红外线防盗报警器(LM567、555、TWH8778)
发布时间：2011-5-11 11:45
发布者：circuit_share

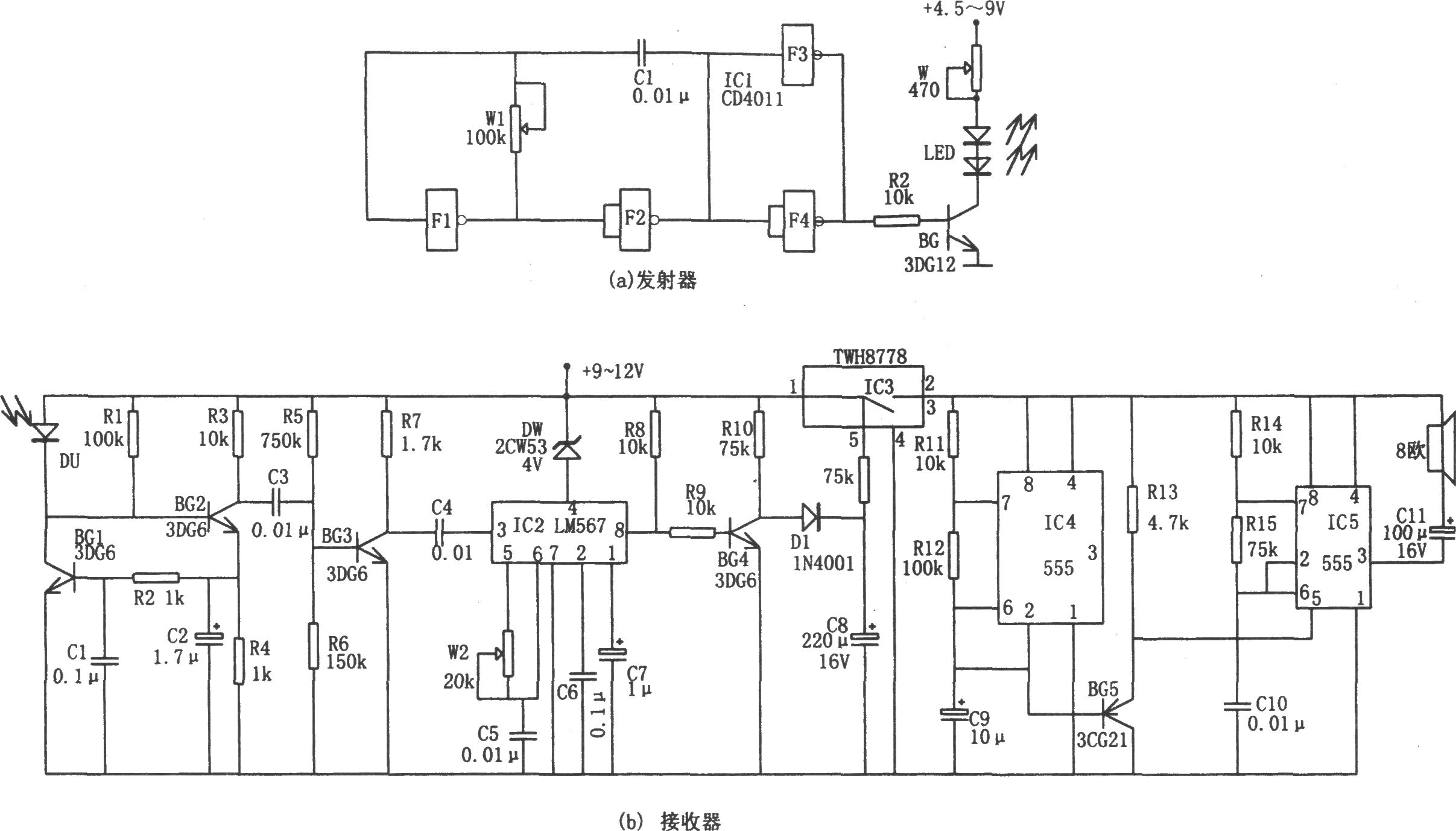

 如图所示为红外线防盗报警电路。该报警器包括红外脉冲发射器和红外接收、***及报警音响电路，并将发射头和接收头装配在一个金属基座上。发射器是由具有4个2输入的与非门CD4011组成的多谐振荡器，其振荡频率取决于W1、C1，图示参数对应的频率约为1～15kHz，振荡信号经BG驱动后发出红外光脉冲信号。红外接收、***包括红外光一电转换头、放大器、译码器及功率开关控制的音响报警电路等。红外接收管DU须与发射管配对，当DU接收到因人体阻挡而反射回的红外光脉冲信号后，进行光电转换，并经阻容耦合放大器BG1、BG2、BG3后加至IC2译码器。 译码器IC2采用锁相环音频译码集成电路LM567，它要求输入信号不小于25mV，当调节W2使其调谐中心频率与发射的高频频率步调一致时，LM567的输出端⑧脚将产生一低电平跃变信号。LM567的中心频率为f0=1/1.1Rw2C1，图中所示参数对应的频率约为1～15kHz。IC2的低跳变电平使BG4截止，电压经电容C7、R9、D1充电后使功率开关IC3导通，音响电路接通(得电)，并立即响起变音调的报警声。此后C7的放电作用使音响发出约定10秒钟的报警声。 IC4、IC5均为多谐振荡器，其中IC4的振荡频率为f=1.44／(R11 2R12)C9，约为1Hz，它控制IC5，相应IC5的振荡频率约在1kHz左右。 |
