感应式防盗报警器电路
发布时间：2011-5-10 10:01
发布者：circuit_share

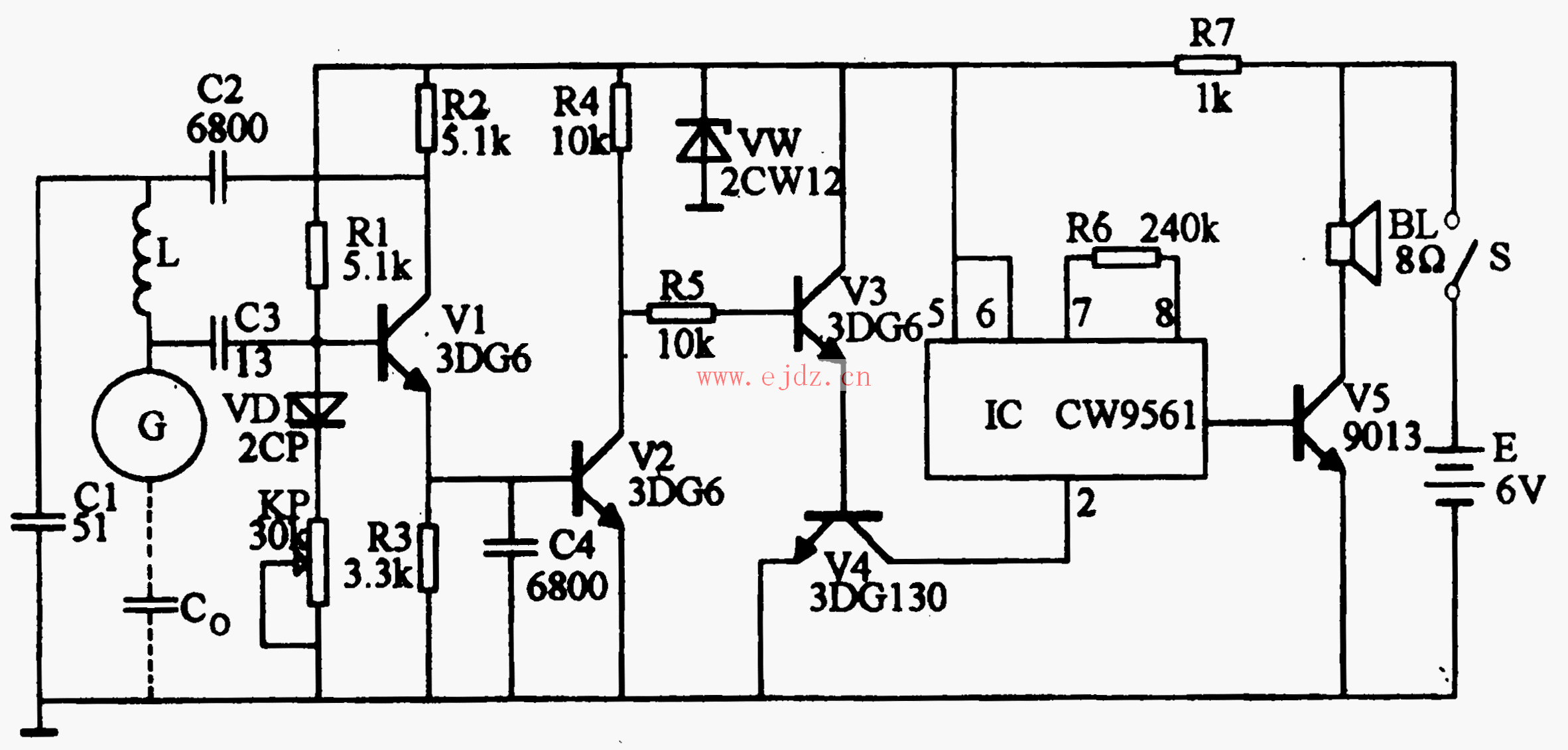

无论盗窃者是否戴手套，只要当手靠近本防盗报警器的感应器5～80mm，报警器就会立刻发出报警信号。电路如图所示。感应器在。图中用G表示，G与地间存在着一个分布电容Co，Co与L、C1、V1组成电容三点式振荡器，在由Co、C1、L组成的回路中，从交流通路上看C0与C1是串联的。当没有人靠近G时，Co较小，它与C1串联后，在Co两端的分压较大，而在C1两端的分压较小，Co两端较高的高频电压通过C3馈送到V1基极，足以维持三点式振荡器产生振荡。此时R3上的压降较高，使V2导通，V3和V4组成的复合管截止，切断了四声模拟集成电路IC的电源，IC不工作，扬声器不发声。当有人靠近感应器G时，Co值增大，Co两端的高频分压变小，通过C3馈送到V1基极的电压不足以再维持V1产生振荡，V1立即停振。此时，R3上的电压降较小，V2截止，V3、V4导通，IC的②脚（Vss端）相当于接地，IC得电工作，③脚输出警笛声信号，经V5放大后由扬声器BL发出警报声。KP1用于调整感应灵敏度。  V1、V2、V3采用3DG6等，B为80～150；V4采用3DG130、3DG12或3DK4等。V5采用9013等。集成电路IC选用CW 9561四声IC。VD1为2CP型M极管，Vw为2CW12稳压二极管。I用0.31mm的漆包线在外径为10mm的有机玻璃管上密绕20匝即成。感应器G用200X150mm的金属板制成，或将G点引线与金属门锁相连。 调试时，先检查V3集电极电压是否在5V左右。若差距较大，应检查Vw是否完好；若正常即可开始调节灵敏度。旋动KP1使扬声器发声，然后将KP1稍调回一点使BL刚好不发声为止。此时用手去靠近铜片G时报警器应发声。手离开时警报器则停止发声即可使用。注意使用中灵敏度不宜调得过高，否则会使电路工作不稳定。 |
