具备可编程启动时序的锂电微电源管理集成电路AS3605（奥地利微电子）

发布时间：2011-5-10 10:00 发布者：eechina

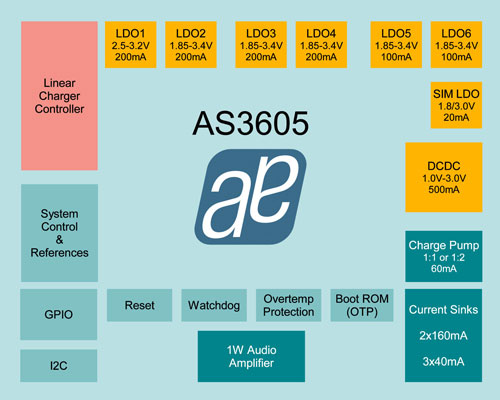

奥地利微电子公司推出高度集成的电源管理集成电路（PMIC） AS3605。该产品专为单节锂离子电池供电的便携式设备所设计，片上集成了7个低压差稳压器（LDO）、一个DC/DC转换器、一个完整的电池充电器、一个LED背光驱动器和一个音频功率放大器。

极具成本效益的AS3605微PMIC的功能和性能适用于众多锂离子电池供电的便携式设备，如高端血糖仪、高端遥控器、GPS设备、移动记录仪、电子词典和入门级手机等。它符合入门级手机的各种标准，包括CDMA、WCDMA、GSM、GPRS、EDGE、UTMS，以及美国和日本的其他标准。

AS3605的7个高性能可编程LDO具有低噪声特性， 100 Hz 至100 kHz的典型值为30 μV ，且线路/负载调整静态< 1 mV、瞬态< 10 mV，1 kHz时的电源抑制低于70 dB 。在整个工作范围内，其集成的降压DC/DC转换器不需要任何外部肖特基二极管即可实现极高的效率（高达95%）。该DC/DC转换器开关频率为2.2 MHz，可使用一个微型电感器，节省了PCB空间。不仅如此，AS3605还采用了一个60 mA、 5 V的电荷泵以及5个可编程电流源来支持显示器的LED背光。其片上低失真音频功率放大器为电话免提操作、高保真铃声及其他音频应用提供1 W @ 8Ω驱动功率。AS3605还为锂离子电池提供电池充电器，可自动实现涓流充电、可编程恒流和恒压充电。

处理器和存储器电源必须遵循精确的启动顺序，以防止严重损坏。因此，按照正确的顺序开关电压至关重要。与由独立DC/DC转换器、LDO及充电器组成的分立式解决方案相比，AS3605大大简化了这一工作。由于软件可编程启动顺序，AS3605为微PMIC市场带来了新的灵活性。而目前市场上其他同类PMIC的启动顺序是固定的，因此必须选用外部电阻器。

AS3605的输出电压和启动顺序都可通过软件编程。通过软件和演示板，AS3605的一次性可编程（OTP）存储器可以轻松编程，快速实现原型设计，加快产品上市时间。用户可以用1ms或4ms的时间步长对启动顺序进行编程。为了控制系统的其他部分，通用I/O引脚可以设定为一个特定时间。

AS3605可通过一个易于使用的串行接口来控制，并集成了所有必需的系统特定功能，如复位、看门狗和上电检测。输出电压及启动顺序可通过内部OTP存储器进行编程。
