采样保持放大器AD783与AD670的接口电路

发布时间:2011-4-18 10:53    发布者:circuit_share
关键词: AD670 , AD783 , 采样保持放大器 , 接口电路

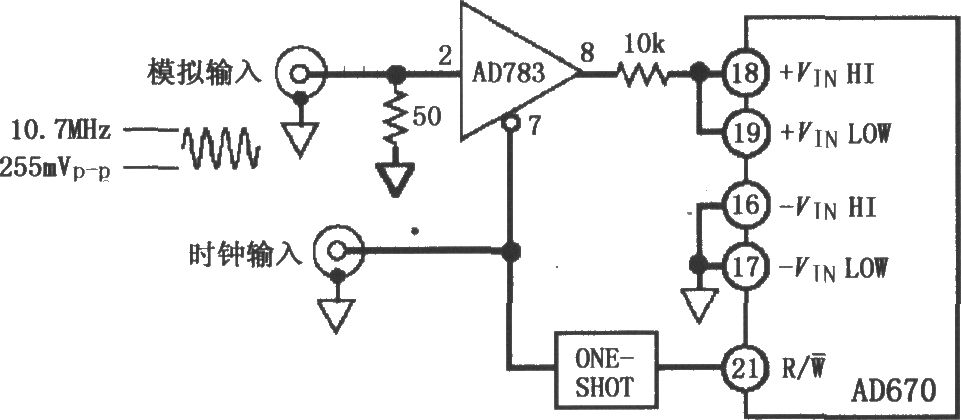

如图所示为由AD783与低成本信号调节8位A/D转换器AD670构成的接口电路。由于AD783具有15MHz小信号带宽,因此可以将其用于低于这个频率的信号采集的应用场合。该电路输入信号为载波10.7MHz中频信号(IF),中频信号采用移频键控调制方式(FSK),调制信号频率为5kHz。“时钟输入”直接接到AD783的S/H脚,向采样保持放大器发出采样或保持命令,AD783输出保持信号,送到8位A/D转换器AD670,由AD670将模拟信号转换为8位数字信号输出。“时钟输入”经过单稳(ONE-SHOT)延迟10μs后加到AD670的R/W端(21脚),延迟的目的在于适应AD783保持模式150ns的建立时间,因此整个系统的传输时间为10.15μs。输入信号为载波10.7MHz中频信号(IF)的全幅度范围为255mV,在此基础上变换器AD670有全8位的动态范围。AD670的最大采样率为10μs,因此符合最大信号带宽50kHz的要求。
