电压控制低通滤波电路(VCA610/OPA680)

发布时间：2011-4-11 10:20 发布者：circuit_share

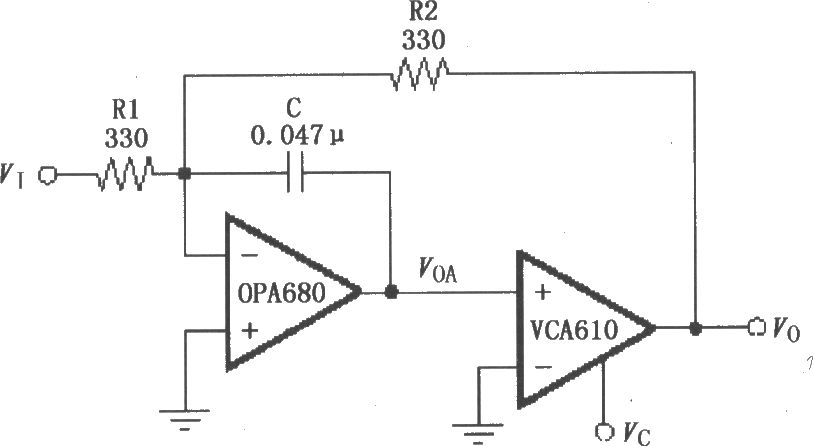

如图所示为由VCA610与运放OPA680构成的电压控制低通滤波电路。VCA610作为可变增益元件置于电压控制低通滤波电路中，VCA610的增益由Vc控制。VCA610的输出由R2反馈到运放OPA680的输入端，因此低通滤波器响应的极点为f=G／2πR2C，这里G=10-1.925(VC 1)。整个闭环回路的输出与输入的关系为：Vo/ VI=-R2/R1[1/(1 R2C／G)]。该电路可提供3000:1范围可变截止频率，范围为300Hz～1MHz。
