电话铃声渐响电路(CD4017)

发布时间:2011-4-6 10:52    发布者:circuit_share
关键词: CD4017 , 电话铃声 , 渐响

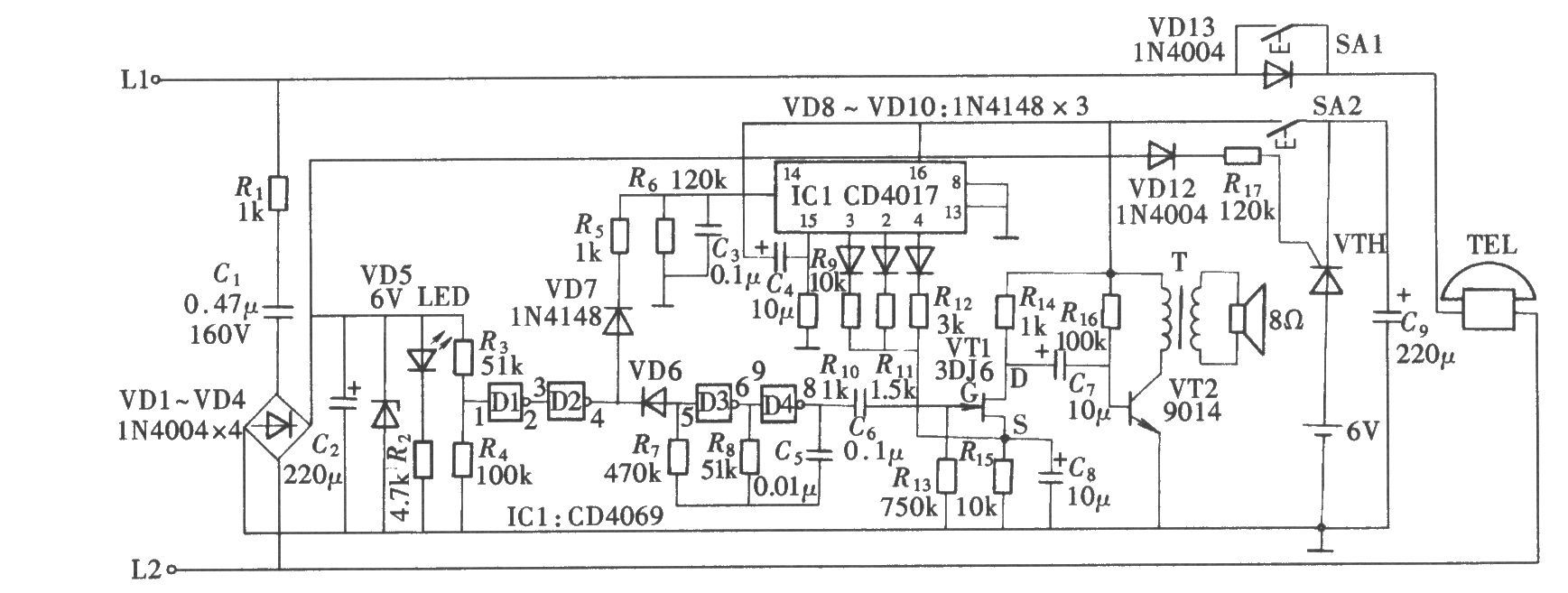

电话铃声渐响电路是在电话机外另加的附属装置,这套附属装置自己产生所需要的铃声信号,由电话线送来的铃声信号只作为渐响电路的控制信号。该电路中,由门电路CD4069组成的多谐振荡器来产生铃声信号,由一只场效应晶体管通过其互导Gm的变化来控制振荡器音量的放大和输出。而Gm的变化是由电话线送来的铃声的次数通过CD4017的换挡功能而实现的。电路的组成如图所示。
