HDMI切换器方案|HDMI 三七一 五切一方案 HDMI1.4切换器方案HDMI2.0切换器方案

发布时间:2020-10-17 12:01    发布者:TEL18520874087
关键词: HDMI切换方案 , HDMI切换器设计 , HDMI切换器三切一方案 , HDMI切换器五切一方案
HDMI Switch /KVM controller/cable ReDriver HDMI切换器 HDMI KVM控制器 HDMI 线缆延长放大器方案全解
AG7111|AG7210|AG7120|AG7220|AG7231功能描述概述如下:
AG7110/11 – HDMI 1.4b 3:1 Switch controller
AG7120 – HDMI 1.4b 1:1 ReDriver
AG7130 – HDMI 1.4b 2:1 KVM controller
AG7210 – HDMI 2.0 3:1 Switch controller
AG7220 – HDMI 2.0 1:1 ReDriver
AG7231 – HDMI 2.0 2:1 KVM controller
AG7111|AG7210|AG7120|AG7220|AG7231
AG7111是数字视频接口(DVI)或高清多媒体接口(HDMI)或DisplayPort双模开关,最多可将3个DisplayPort或DVI或HDMI端口切换到单个显示接收器设备。每个通道最大带宽为3.4Gbps,并支持深色技术。它的功率较低在大多数应用中,操作不需要外部电源。
AG7210系列支持HDMI视频流,符合HDMI 2.0规范。HDMI协议允许每个颜色通道在源和接收器之间传输单个RGB颜色、音频数据和辅助数据设备。视频传输格式采用TMDS编码,二进制数据采用8b/10b编码算法。HDMI 2.0规范允许TMDS比特率高达6gbps,TMDS时钟率为TMDS比特的1/40速率,最高可达150兆赫。最大总吞吐量为14.4 Gbps(4.8 Gbps/信道)。AG7210系列支持最高4096x2160/60Hz的VESA或CEA分辨率。


AG7120芯片是一个数字视频接口(DVI)或高清多媒体接口(HDMI)re驱动程序自动补偿HDMI/DVI电缆损耗。最大带宽为每条通道3.4Gbps,并提供深颜色支持。它的低功耗操作不需要外部电源。AG7120节省空间, QFN24封装,在扩展的0°C至+70°C温度范围内工作。


AG7220是一款用作高清晰度多媒体的单片机解决方案,用于带有HDMI2.0设备的HDMI电缆在较薄或更长的设备上维护高带宽数据接口(HDMI)RE驱动程序。其最大带宽为每通道6Gbps,可支持高达4K2K@60Hz分辨率的视频性能。用阿尔戈尔特克的先进的绿色设计,AG7220可以支持无需外部电源的功能补给。与传统的无源电缆相比,有了AG7220,HDMI电缆制造商可提供更薄或更长的HDMI2.0电缆,具有同等的视频性能。


AG7231主要用于HDMI2.0 二切一KVM切换器或者HDMI2.0 二进一出KVM控制器方案当中。可以作为HDMI2.0 2:1kvm(键盘-视频-鼠标)开关控制器运行。它可以在两个HDMI主机之间切换信号至一组USB键盘/鼠标和一个HDMI显示器
AG7110 AG7111设计HDMI 1.4 三切一 五切一 HDMI 音视频切换器方案
测试版完整图.jpg HDMI 1.4  AG7110 五切一切换器方案设计
测试版完整图.jpg HDMI1.4 AG7111 三切一切换器方案设计

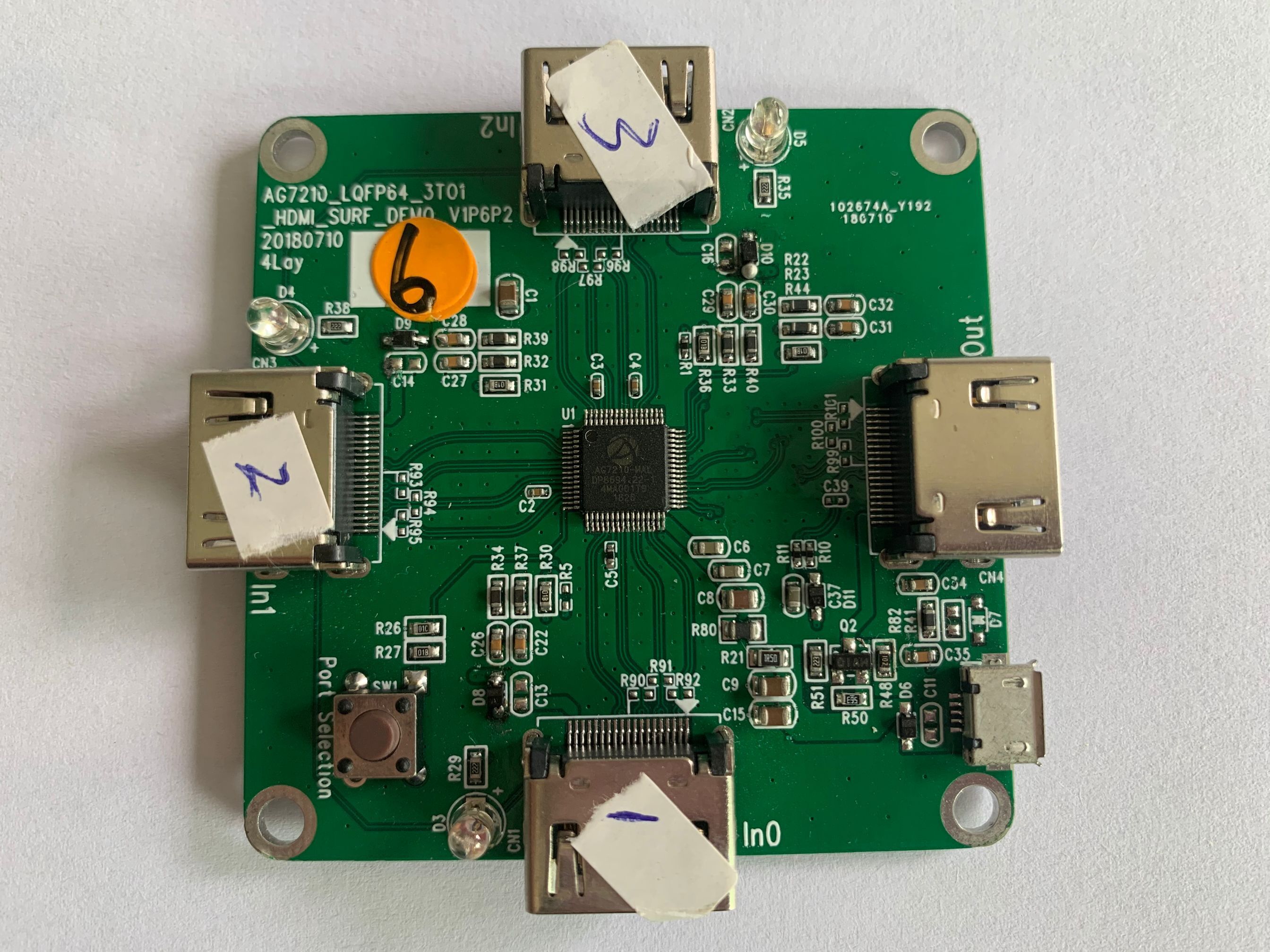

AG7210测试版.jpg HDMI2.0 AG7210 三切一切换器方案设计

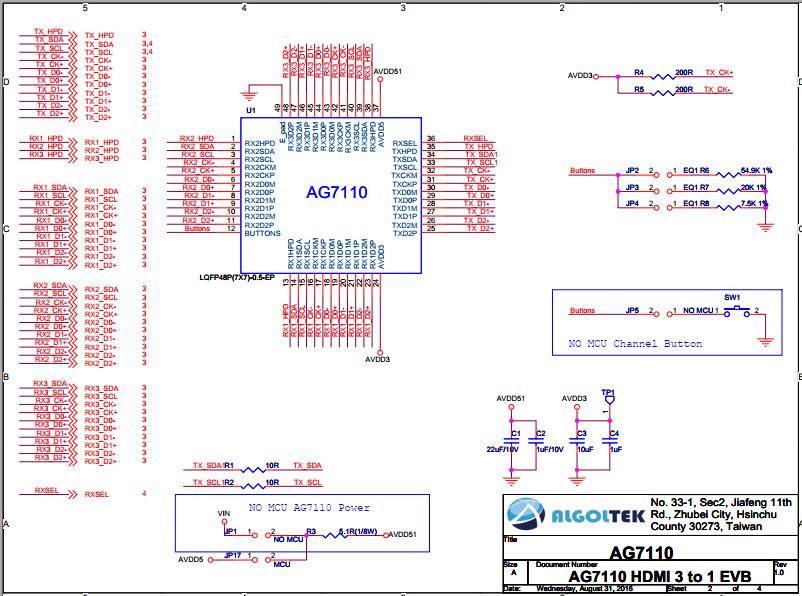

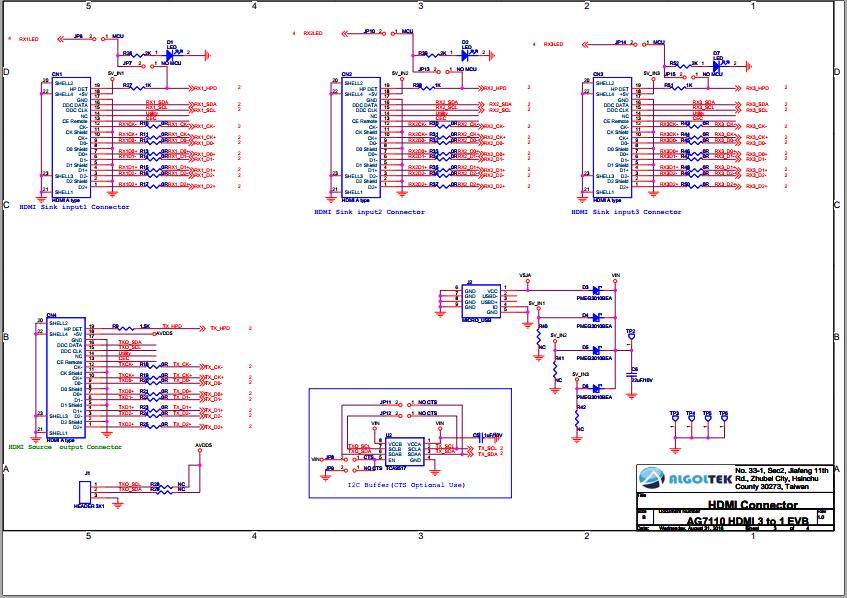

AG7110  设计HDMI 1.4 切换器方案参考电路如下:
3.jpg 1.jpg 2.jpg

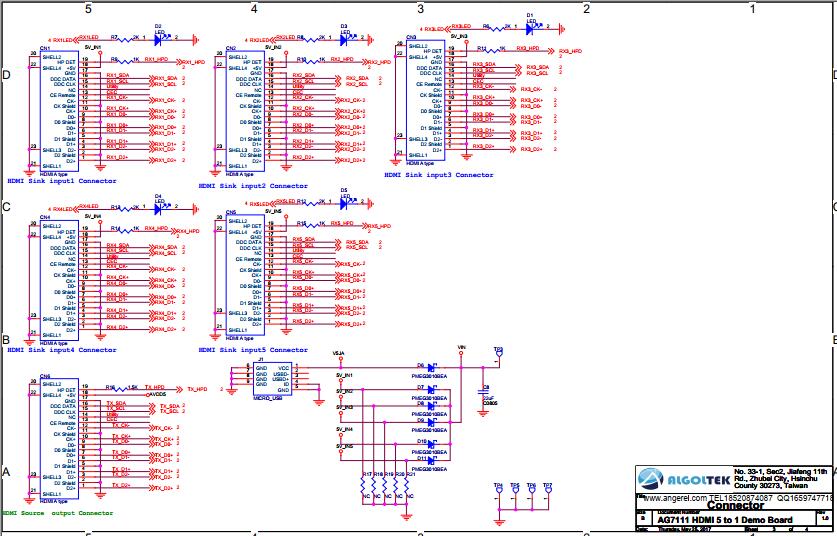

AG7111 设计HDMI 1.4切换器方案参考电路如下:
AG7111电路-1.jpg AG7111-2.jpg AG7111-3.jpg

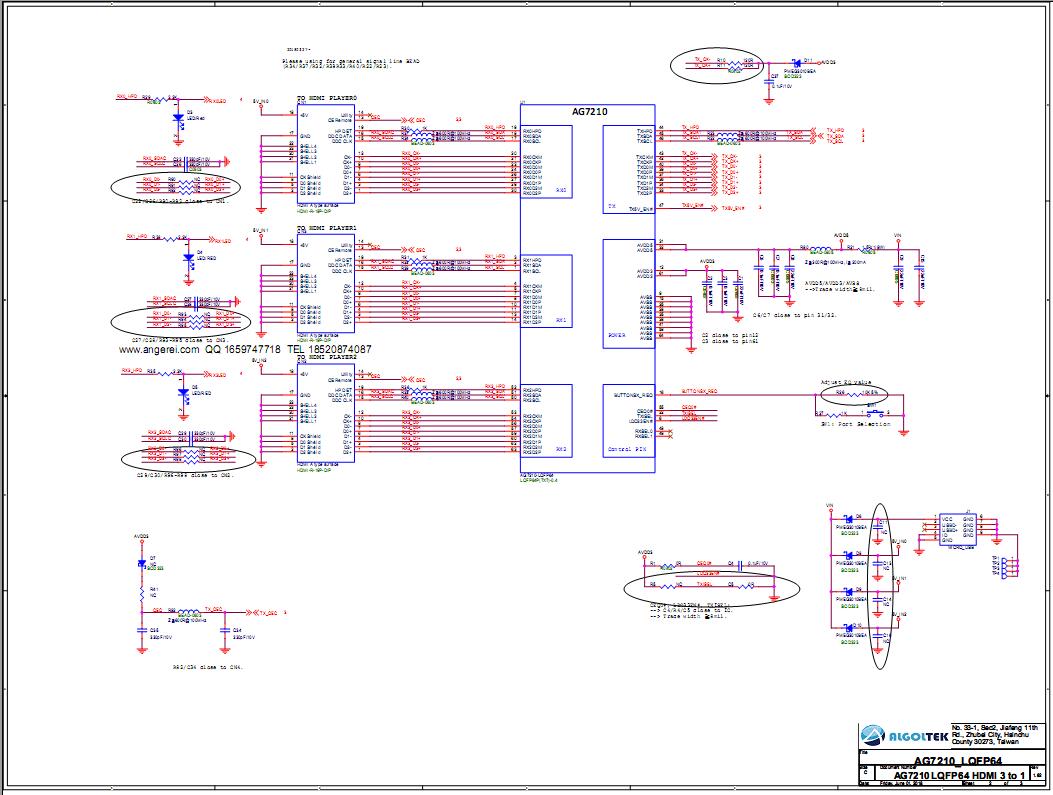

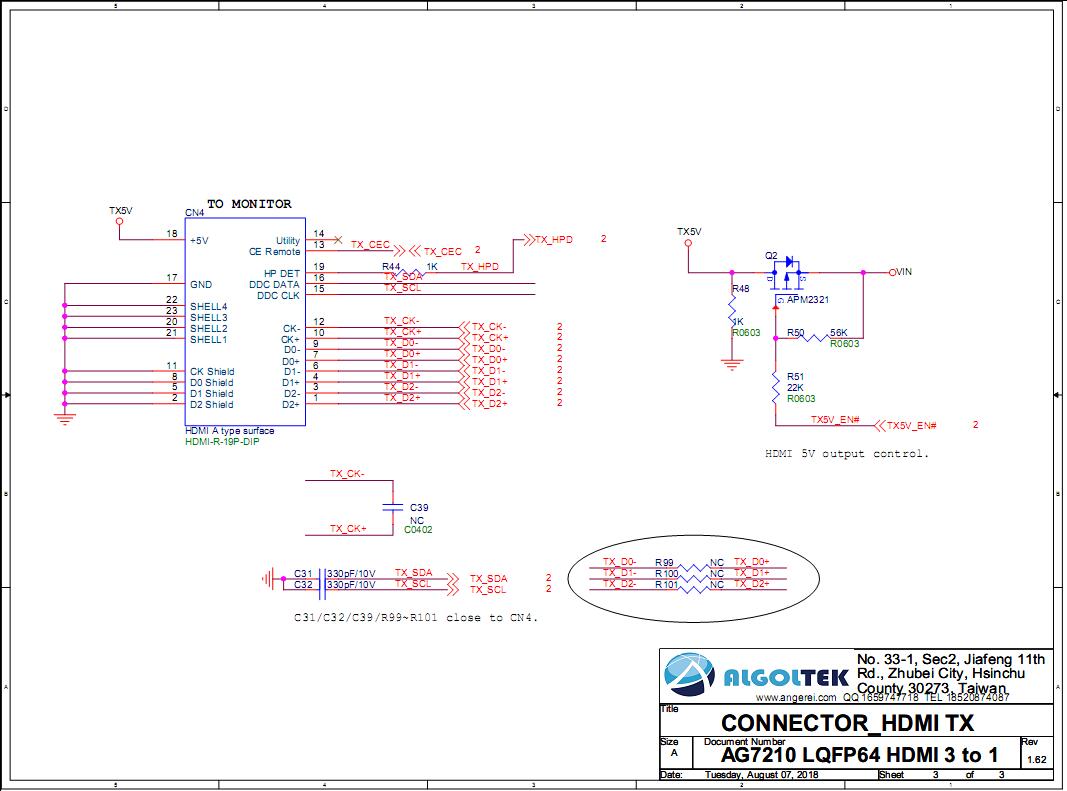

AG7210  设计HDMI2.0 三切一切换器方案参考电路如下:
AG7210原理题-2.jpg AG7210原理图-1.jpg

AG7110 AG7111  AG7210 设计规格书如下面附件中:
AG7110 DataSheet_V1P2.pdf (1.76 MB)
