VGA转HDMI方案设计|VGA带音频转HDMI讯号转换器方案|VGA转HMDI转换设计电路

发布时间:2020-9-12 11:04    发布者:TEL18520874087
关键词: VGA转HDMI , VGA转HDMI方案 , VGA转HDMI设计资料 , VGA转HDMI芯片 , ZY5621设计VGA转HDMI
VGA转HDMI方案设计|VGA带音频转HDMI讯号转换器方案|VGA转HMDI转换设计电路





   ZY5621是一款VGA带音频转HDMI转换器芯片,它符合HDMI1.4 DV1.0规范。ZY5621也是一款先进的高速转换器,集成了MCU和VGA EDID芯片。它还包含VGA输入指示和音频讯号转HDMI输出功能。ZY5621进一步降低系统制造成本,简化系统板上的布线。ZY5621次芯片设计简单,且可以完美还原输入端口的信号,此方案设计广泛应用于投影仪、教育多媒体、视频会议、视频展台、工业级主板显示、手持便携设备、转换盒、转换线材等产品设计上面。

ZY5621 特性

内置MCU
嵌入式VGA EDID芯片
VGA输入指示
仅支持HDMI音频输入
VGA分辨率支持高达1920x1200@60HZ
符合hdm1.4/dvi1.0
支持左/ 右线音频输入
高达6kV的ESD
5V容差DDC接口
ZY5621包装方式
QFN36 6mmX6mm 封装 具有无铅RoHS标准规范

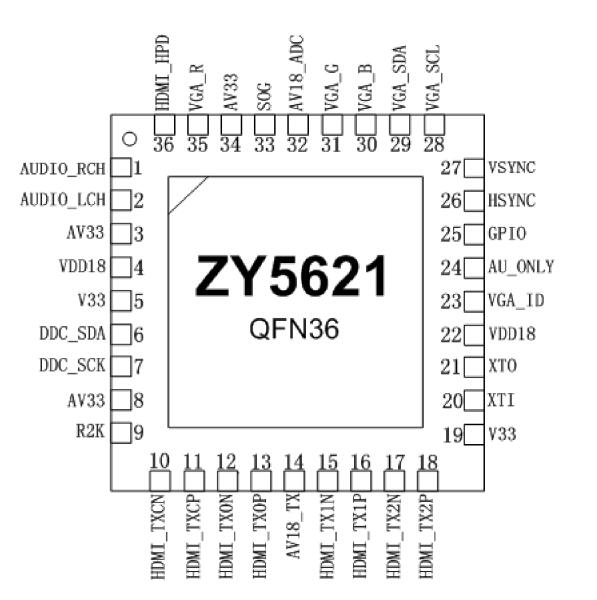

ZY5621管脚配置
ZY5621管脚说明

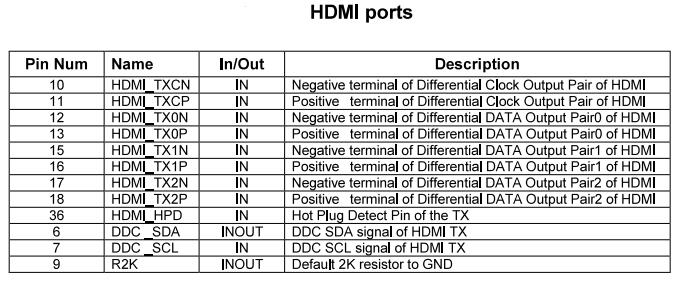

1 HDMI端口设计说明
2 模拟输入端口设计说明
3  音频输出端口说明
4 系统管脚说明

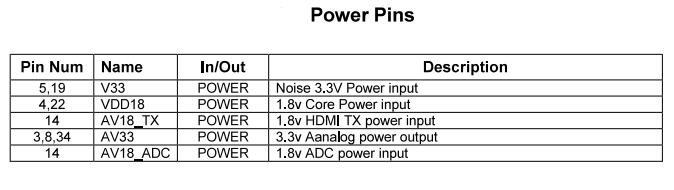

5 电源管脚说明
ZY5621设计VGA带音频转HDMI讯号方案设计规格书如下面附件中:
ZY5621_Product_data_sheet_v1.0.pdf (1.62 MB)
