AG6311 DP转HDMI|可替代PS176 IT6563用于设计TYPE转HDMI音视频拓展坞方案设计

PS176是一个显示端口™（DP）至HDMI™ 2.0视频接口转换器是电缆适配器、电视接收器、监视器和其他需要视频协议转换的应用程序的理想选择。它将接受任何DisplayPort输入格式，包括DP 1.1a、DP 1.2a、DP 1.3或DP 1.4。它可以输出传统的HDMI和DVI视频模式以及HDMI 2.0格式。HDMI 2.0支持的最高TMDS数据速率为6Gbit/s，可在4:4:4视频模式下以每秒60帧的速度支持4K UHD视频，每像素24位。PS176提供了匿名的、自动的操作，由一个集成微处理器实现，该微处理器使用内部SPI ROM进行配置和微码。SPI ROM可通过Displayport辅助通道或设备I2C从机输入进行现场更新。系统控制通过I2C从机输入可用，I2C主接口可用于外部EDID和扩展功能。PS176完全支持HDCP 1.4和HDCP 2.3内容保护，包括HDCP中继器功能，以及集成的HDCP Rx和Tx键。

IT6563FN是一种高性能的单芯片显示端口到HDMI转换器。IT6563FN结合DisplayPort接收机和HDMI发射机，通过转换功能支持DisplayPort输入和HDMI输出。

内置DisplayPort接收器完全兼容DisplayPort 1.2a和HDCP 1.3/2.2规范。采用4通道HBR2（高比特率2）配置，DP接收器可支持高达WUXGA（1920x1200@120Hz）或WQXGA（2560X1600 RB@120Hz）的VESA分辨率，或支持高达CEA分辨率的CEA分辨率120Hz时为1080P或者60Hz时为4Kx2K。此DisplayPort接收器还支持辅助信道上的MCC。

内置HDMI发射机是一款高性能HDMI 2.0发射机，完全兼容HDMI 2.0、HDCP 1.4/2.2并向后兼容DVI 1.0规范。此HDMI发射机可支持高达36位（12位/色）的颜色深度，并确保高质量未压缩视频内容的可靠传输。除了支持各种视频输出格式外，此HDMI发射机还支持8通道数字音频，采样率高达192kHz，采样大小高达24位，以及HBR音频。

ALGOLTEK AG6311系列提供了一种显示端口到HDMI转换器的单片机解决方案。DisplayPort和HDMI都支持视频和音频传输，但在技术上有所不同。显示端口到HDMI转换器执行协议转换。AG6311系列集成了显示端口接收器和HDMI发射器。

DisplayPort接收器符合DisplayPort 1.2规范，支持4096x2160/30Hz分辨率，可配置1或2通道配置，每通道5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps。

HDMI发射机符合HDMI 1.4标准，支持高达4096x2160/30Hz的分辨率。通过使用HDCP 1.4和出厂预加载的HDCP密钥进行加密来提供复制保护。

AG6311系列为独立立体声提供I2S接口。

AG6311 特色

VESA显示端口™ 1.2合规性

5.4（HBR2）时的1或2通道配置，

每条通道2,7（HBR）和1.62（RBR）Gbps

高达4096x2160p/30Hz分辨率

HDMI发射机

HDMI 1.4b符合性

高达4096x2160/30Hz分辨率

采样率为32khz、44.1khz和48khz的线性PCM

HDCP 1.4符合用于固件升级的预加载片上键USB 2.0 FS PHY

嵌入16位CISC和16 KB SRAM

集成128 KB闪存

一个UART接口

两个I2C接口，一个处于主模式

DDC和一个处于从属模式。

用于电压监测的2通道10位ADC

RGB/YUV（4:4:4）–10BIT 色深

YUV（4:2:2）–10BIT 色深

颜色空间转换-YUV到RGB和RGB到YUV

1.2V核心电源和3.3V I/O电源

温度范围：0°C至70°C

静电放电HBM 2kV

AG6311包装方式

QFN-48L 6x6x0.8 mm3

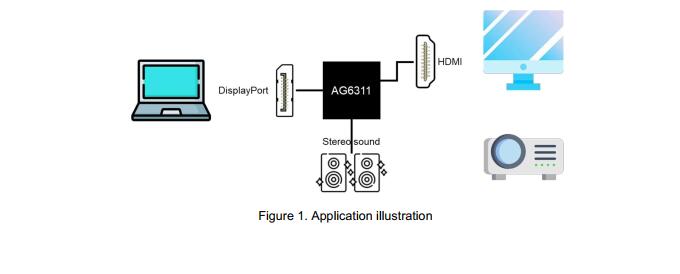

AG6311应用程序

A、显示端口接收器

DisplayPort接收器符合DisplayPort规范版本1.2，由主链路、辅助信道（AUXCH）和热插拔检测（HPD）信号组成。

主链路主链路是一个单向的、高带宽的信道，它以5.4（HBR2）、2.7（HBR）和1.62（RBR）Gbps的速率在1或2个信道上传输视频和音频。时钟嵌入8b/10b编码串行数据。

表1。显示端口主链路吞吐量

辅助信道辅助信道是1 Mbps半双工双向信道，用于链路管理和设备控制。AUX CH也用于传输EDID。

HPD信号用作中断请求以检测其存在

DisplayPort接收机支持高达4096x2160/30Hz的VESA或CEA分辨率、高达30位的色深和下行扩频时钟（SSC）。通过使用HDCP 1.3和DPCP来提供复制保护。

B、 高清多媒体接口（HDMI）发射机

HDMI发射机符合HDMI 1.4b规范，由三个彩色通道组成伴随着一个单一的时钟通道。基于TMDS编码，HDMI协议允许每种颜色用于在源设备和接收器设备之间传输单个RGB颜色、音频数据和辅助数据的通道。TMDS编码基于8b/10b算法。最大时钟频率为297兆赫，最大总时钟频率吞吐量为7.128 Gbps（2.376 Gbps/通道）。

HDMI发射机支持高达4096x2160/30Hz的VESA或CEA分辨率、高达30位的色深和采样率为32 kHz、44.1 kHz和48 kHz的IEC 60985 L-PCM。通过加密提供复制保护带HDCP 1.4和出厂预装钥匙。

C、 USB 2.0全速物理接口

AG6311提供片上USB 2.0全速PHY，支持通过USB进行固件升级。

D、 通用异步接收发射机（UART）

UART接口提供异步通信和全双工通信模式。系统固件可以通过这个UART接口升级。

E、 集成电路（I2C）接口

内部集成电路（I2C）接口是2线双向串行总线，支持标准（高达100 kHz）和快速（高达400 kHz）模式。

AG6311提供两个I2C总线接口。一条I2C总线以从模式运行，用于接收系统配置；一条I2C总线以主模式运行，用于HDMI连接器的显示数据通道DDC。

系统固件可以通过I2C主机（HDMI的DDC）或I2C从机接口进行升级。

F、 模数转换器（ADC）

嵌入一个10位模数转换器，并共享多达2个外部通道，在扫描模式下执行转换，在选定的一组模拟输入上执行自动转换。当转换电压超出编程阈值时，会产生中断。

G、 视频处理单元

视频处理单元执行三个功能：颜色空间转换、gamma控制和抖动。颜色空间转换执行YUV到RGB或RGB到YUV颜色空间转换，gamma控制执行gamma补偿，抖动执行降噪。视频处理支持旁路模式以禁用这些功能。显示端口接收器的数据输出将直接通过视频处理单元。
