输出电压为0~9.99V的数字式程控基准电压源电路

发布时间:2011-3-28 10:31    发布者:circuit_share
关键词: 基准电压源

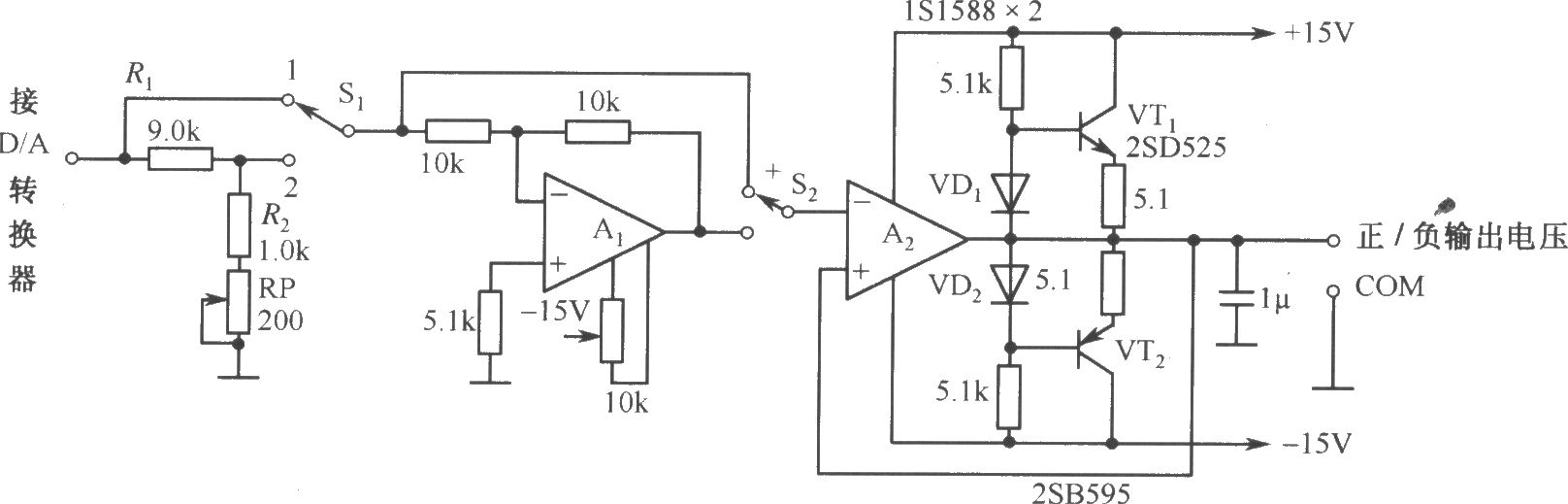

如图是输出电压为0~9.99V的数字式程控基准电压源电路,电路由12位D/A转换器DAC-80-CCD-V和VT1、VT2等构成的电流放大器等组成。输出电流越大,用途越广泛,但这里限于实验与调整用基准电压源,输出电流限于100mA。若步进电压设为1mV,要在D/A转换器后接虚框中所示的电阻Rl和R2组成的衰减器,输出电压为0~9.99V。电路中,RPl用于满度调整,RP2用于调零。
