低压CM0S带隙基准电压源设计
发布时间：2010-8-20 10:41
发布者：lavida
|

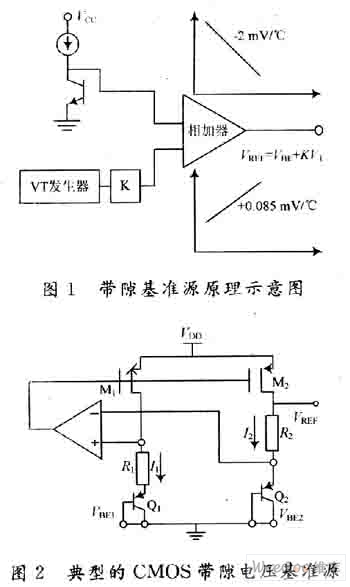

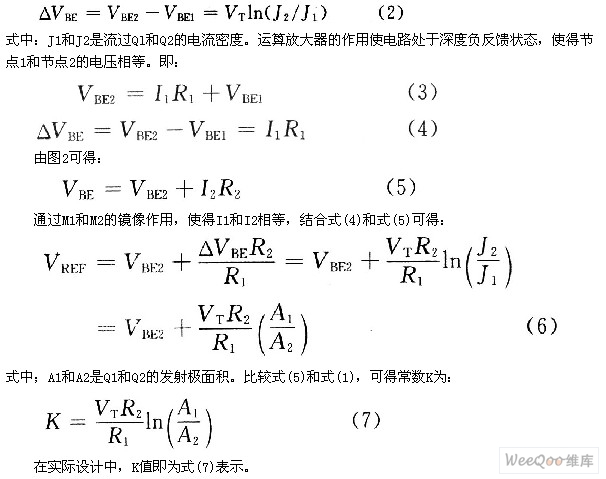

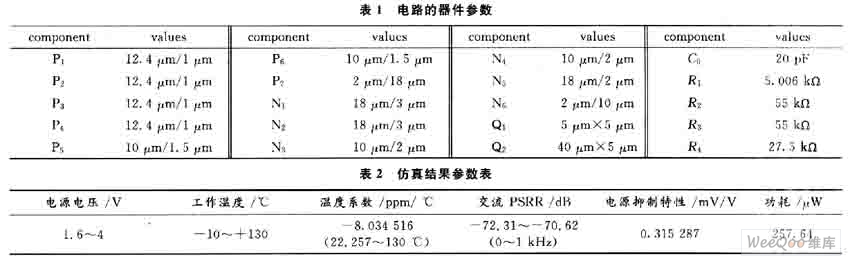

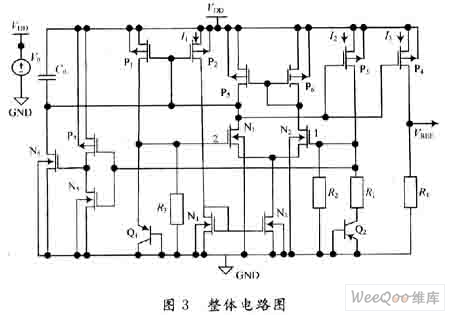

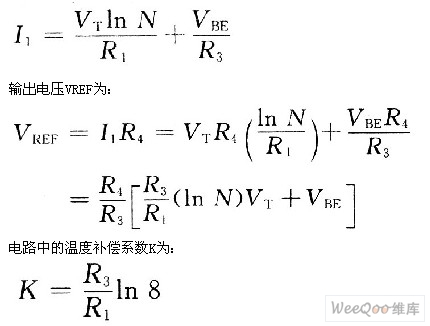

基准电压源广泛应用于电源调节器、A／D和D／A转换器、数据采集系统，以及各种测量设备中。近年来，随着微电子技术的迅速发展，低压低功耗已成为当今电路设计的重要标准之一。比如，在一些使用电池的系统中，要求电源电压在3 V以下。因此，作为电源调节器、A／D和D／A转换器等电路核心功能模块之一的电压基准源，必然要求在低电源电压下工作。 在传统的带隙基准源设计中，输出电压常在1．25 V左右，这就限制了最小电源电压。另一方面，共集电极的寄生BJT和运算放大器的共模输入电压，也限制了PTAT电流生成环路的低压设计。近年来，一些文献力图解决这方面的问题。归纳起来，前一问题可以通过合适的电阻分压来实现；第二个问题可以通过BiCMOS工艺来实现，或通过低阈值电压的MOS器件来实现，但工艺上的难度以及设计成本将上升。 基于上面的考虑，本文首先对传统的带隙电压源原理进行分析，然后提出了一种比较廉价且性能较高的低压带隙基准电压源，采用电流反馈、一级温度补偿技术设计了低压CMOS带隙基准源电路，使其电路能工作在较低的电压下。本文介绍这种带隙电压基准源的设计原理，给出了电路的仿真结果，并对结果进行了分析。并基于CSMC 0．5μm Double Poly Mix Process对电路进行了仿真，得到理想的结果。 1 低压COMS基准电压源设计 1．1 传统的带隙基准源 图1为带隙基准电压源的原理示意图。双极性晶体管的基极-发射极电压VBE，具有负的温度系数，其温度系数一般为-2．2 mV／K。而热电压VT具有正的温度系数，其温度系数在室温下为十0．085 V／K。将VT乘以常数K并和VBE相加就得到输出电压VREF：  将式(1)对温度T微分并代入VBE和VT的温度系数可求得K，它使VREF的温度系数在理论上为零。VBE受电源电压变化的影响很小，因而带隙基准电压的输出电压受电源的影响也很小。  传统带隙基准源结构能输出比较精确的电压，但其电源电压较高(大于3 V)，且基准输出范围有限(1．2 V以上)。要在1．8 V以下的电源电压得到1．2 V以下的精确基准电压，就必须对基准源结构上进行改进和提高。  1．2 低压COMS基准电压源的电路设计 本设计基于CSMC-O．5μm-CMOS工艺(NMOS的阈值电压为0．536 V，PMOS的阈值电压为-0．736 V)。采用一级温度补偿、电流反馈技术设计的低压带隙基准源电路如图3所示。低压带隙基准源的电流不仅用于提供基准输出所需的电流，也用于产生差分放大器所需的电流源偏置电压，简化了电路和版图设计。  为了与CMOS标准工艺兼容，电路中PNP的e，b，c区分别采用P+，N-well，P-sub集电极接地。Q2和Q1的发射极面积比为8：1，流过Q1和Q2的电流相等，这样△VBE等于VTln 8。流过电阻R1的电流与热力学温度成正比。三路镜像电流源使得流过P2，P3，P4的电流相等(I1=I2=I3)。  通过调节R4的值，可以调节输出电压VREF的大小。在电源电压变化时，P2，P3，P4的漏源电压值保持不变，与电源电压无关，其栅极电压由运放调节。为了降低电路的复杂度，应用电流反馈原理，运放采用简单的一阶运放，由于VDD的变化多于GND的变化，故运放的输入采用NMOS的差分对结构。因为整个电路在低压下工作，故整个电路设计的重点是要保证低压下运放的正常工作。 由于带隙基准源存在两个电路平衡点，即零点和正常工作点。当基准源工作在零点时，节点1、2的电压等于零，基准源没有电流产生。固需要设计一个启动电路，避免基准源工作在平衡零点。本设计的启动电路由N5、N6和P7构成。当电路工作在零点时，N6管导通，迅速提高节点1、2的电压，产生基准电流，节点1的电压通过P7和N5组成的反相器，使N6管完全截止，节点1、2的电压回落在稳定的工作点上，基准源开始正常工作。 电路的器件参数如表1所示，P2，P3，P4管的尺寸较大，是为了降低电路中的1／f噪声。电流镜的负载管P5，P6和差分对管N1，N2的宽长比较大，以抑制电路的热噪声。由于电路中的电阻值较大，故在工艺中用阱电阻实现。电容C0有助于电路的稳定，同时还可以减小于运放的宽度，有助于降低噪声的影响。  2 仿真与结果分析 在Cadence设计平台下的Spectre仿真器中基于CSMC 0．5 μm CMOS工艺模型对电路进行了仿真。得到电路的温度特性曲线、直流电源抑制特性曲线、交流PSRR特性曲线、启动时间曲线如图4所示。各项仿真结果参数如表2所示。  3 结语 在应用典型CMOS电压基准源的基础上，综合一级温度补偿、电流补偿技术，设计了带隙电压基准源电路。该带隙基准源电路的电源工作范围为1．* V，工作温度为-10～+130℃，基准输出电压VREF为(650．5±0．5)mV，温度系数可低至2．0 ppm／℃，电源抑制比为-70 dB。仿真结果证明了设计的正确性。 |
