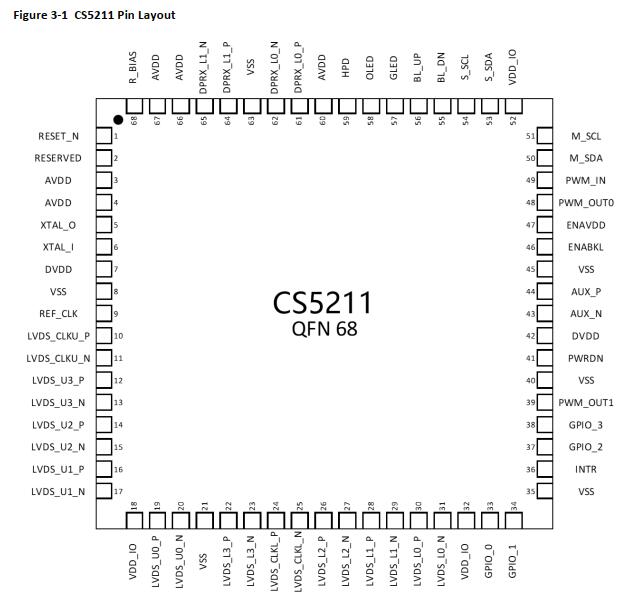

CS5211是专门用于设计DP转VDS转换器，DP转LVDS控制板，DP转LVDS转接板等产品设计，其性能和参数可以替代与兼容PS8622，PS8625，CH7511等方案芯片。 一、CS5211概述 CS5211是一个eDP转LVDS转换器，配置灵活，适用于低成本显示系统。CS5211符合eDP 1.2，支持单通道和双通道模式，每通道速度为1.62Gbps和2.7Gbps。与强大的SerDes技术，CS5211可以恢复高速串行数据和低误码率。 CS5211是一个eDP到LVDS转换器，配置灵活，适用于低成本显示系统。CS5211符合eDP 1.2，支持单通道和双通道模式，每通道速度为1.62Gbps和2.7Gbps。CS5211采用强大的SerDes技术，可以以较低的误码率恢复高速串行数据费率：CS5211LVDS发射机支持单端口和双端口模式。cs5211支持的最大分辨率是WUXGA（1920x1200）。CS5211有4个配置管脚，可支持16种不同面板分辨率和LVDS工作模式的组合，具有一个EEPROM图像。此外，还提供了一个方便的工具来编辑、生成和更新EEPROM图像以供定制配置。 通过优化设计，使用CS5211有利于节约BoM成本。该芯片集成了时钟源，节省了外接晶体，支持宽范围电源（核心功率为1.8~1.2V），节省了车载电源设备，CS5211的总功率小于300mW，简化了供电网络设计。很容易将CS5211集成到流行的低成本显示系统中。 CS5211管脚配置

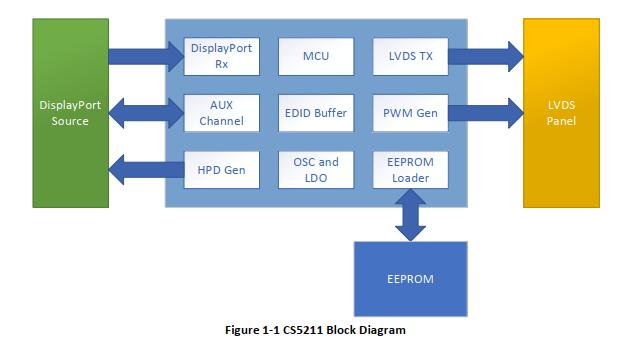

CS5211参数特性 2通道DisplayPort v1.1兼容接收机 支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出 支持LVDS应用程序的OpenLDI和SPWG位映射 内置振荡器，不需要外部晶体 片上MCU 通过GPIO引脚控制选择支持面板 开机后自动加载引导ROM 通过I2C总线或辅助通道更新串行引导ROM数据 自动芯片电源模式控制。 eDP和LVD的EMI降低 广泛的核心功率范围从1.8V到1.2V。 QFN68封装。 HBM 4KV DP接收器 符合嵌入式显示端口（eDP）规范1.2 以1.62Gbps或2.7Gbps链路速率支持1个或2个主链路通道。 以RGB格式输入每像素18/24位的颜色深度。 支持增强的帧模式。 支持VESA和CEA定时标准，分辨率高达1920x1200，60Hz，每像素24位模式。 支持动态刷新率切换。 支持快速链接培训和全链接培训。 支持eDP认证：可选加扰种子重置和可选帧。 支持HPD中断。 LVDS输出 支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出接口。 支持LVDS应用程序的OpenLDI和SPWG位映射。 当输入视频未准备好时，保持LVDS输出。 灵活的LVDS输出引脚交换。 可编程摆动/共模电压。 输出转换率控制，以减少电磁干扰。 视频处理 支持伽马校正。 支持抖动和6位+FRC。 支持动态背光控制。 面板和背光控制 可编程LCD面板电源顺序 支持2种PWM模式，包括背光亮度电平控制PWM引脚和BLUP/BLDN引脚 CS5211设计结构方框图

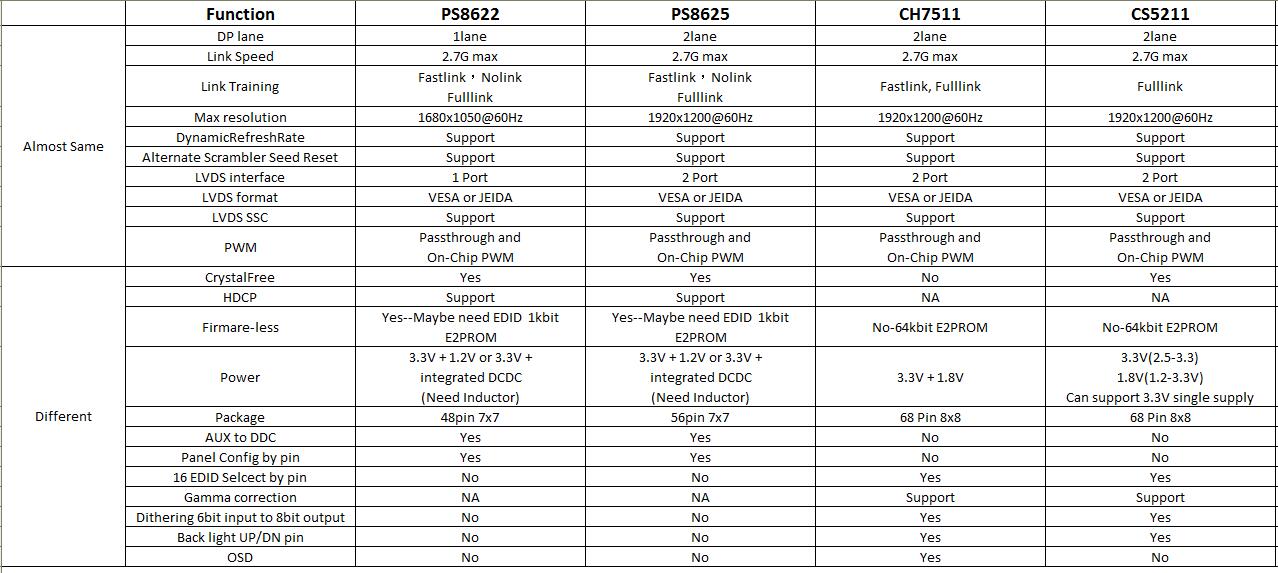

CS5211可兼容替代PS8622，PS8625，CH7511等方案芯片，与PS8622，PS8625，CH7511参数对比如下所示：
CS5211设计低成本DP转LVDS方案详细资料如下面附件中：
