AG9320概述
ALGOLTEK AG9320是一款实现Type-C转HDMI/VGA数据转换器。AG9320是一款通过USB Type-C型接口传输视频和音频流的单片机解决方案。其DisplayPort 1.2支持可配置的1、2和4通道@1.62Gbps、2.7Gbps和5.4Gbps输入,HDMI支持高达4K2K@30Hz输出。另外,RGBtriple-DAC支持高达1200P@60Hz的输出。AG9320系列还支持固件升级,以更好的兼容性和灵活性。它非常适合于扩展坞、扩展显示适配器和转换器在笔记本电脑、平板电脑和智能手机配件市场的应用。
II. AG9320特性
内置16位单片机
AG9320支持EDID和MCC
AG9320支持热插拔检测
AG9320支持外部SPI闪存进行固件升级
支持嵌入式HDCP 1.4
HDMI 1.4b TX支持4K@30Hz输出
VGA支持1920x1200p@60Hz输出
通过HDMI和VGA同时输出显示
2KV ESD性能
支持下行扩频时钟(SSC)
III. AG9320设备信息
IV. AG9320应用程序
USBType-C 转换器
USBType-C 扩展坞
电视/投影仪Type-C接口连接
AG9320应用程序带联系方式.jpg 图1 Type-C 转HDMI/VGA转换器的应用
V. AG9320系统框图

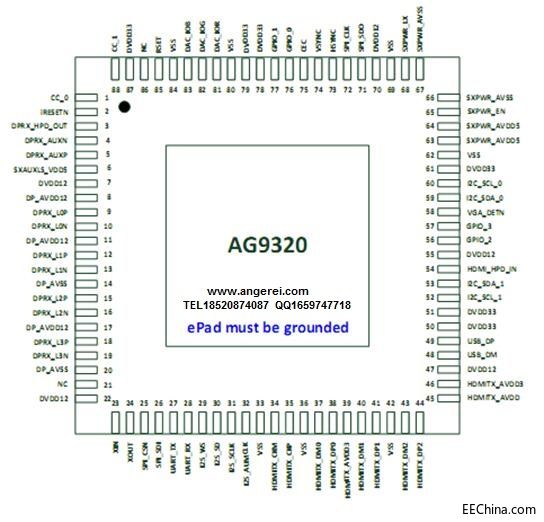

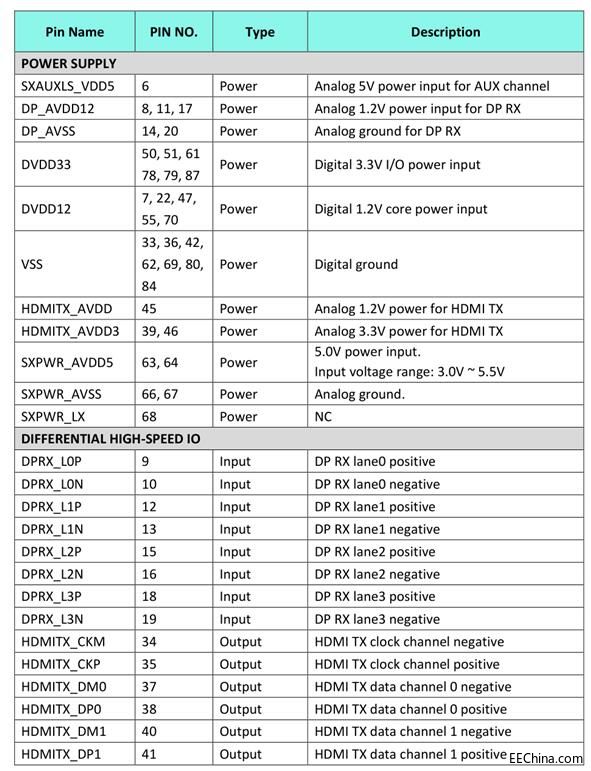

VI.AG9320管脚映射和描述
VII. AG9320规格

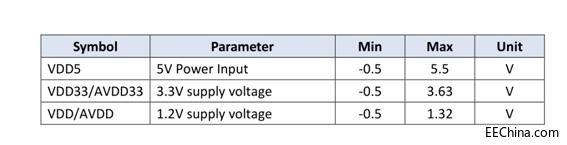

1. AG9320绝对最大额定值

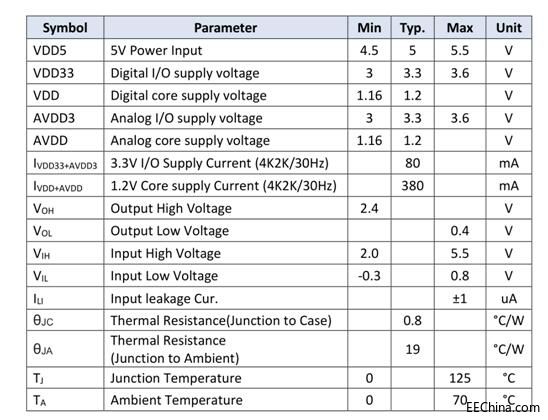

.2. AG9320直流特性/工作条件
3. AG9320交流特性

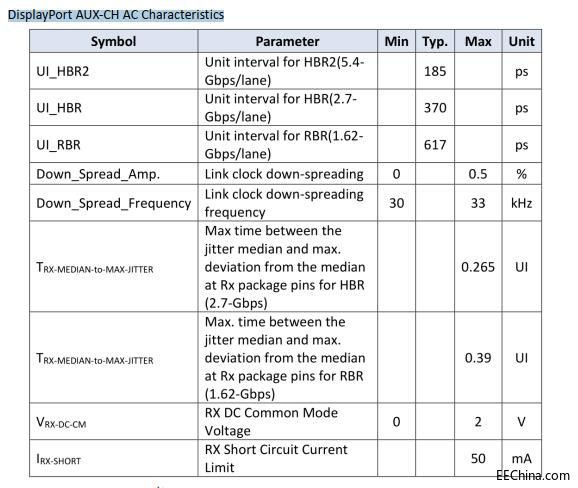

4.DisplayPort AUX-CH AC Characteristics
AG9320DisplayPort AUX-CH AC Characteristics.jpg

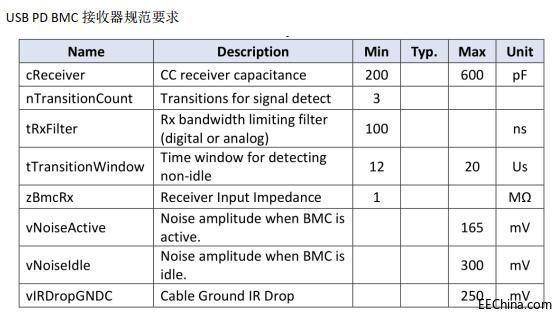

5.USB PD BMC接收器规范要求
AG9320 USB PD BMC 接收器规范要求.jpg
6.USB PD BMC发射机规范要求
AG9320 USB PD BMC 发射机规范要求.jpg
具体详细的设计参数和设计要求,都可以参考下面AG9320最新版中文说明书
AG9320中文规格书.pdf (1.44 MB)
