频率可调的带通滤波器(μA748)
发布时间：2011-3-3 09:50
发布者：电路图分享

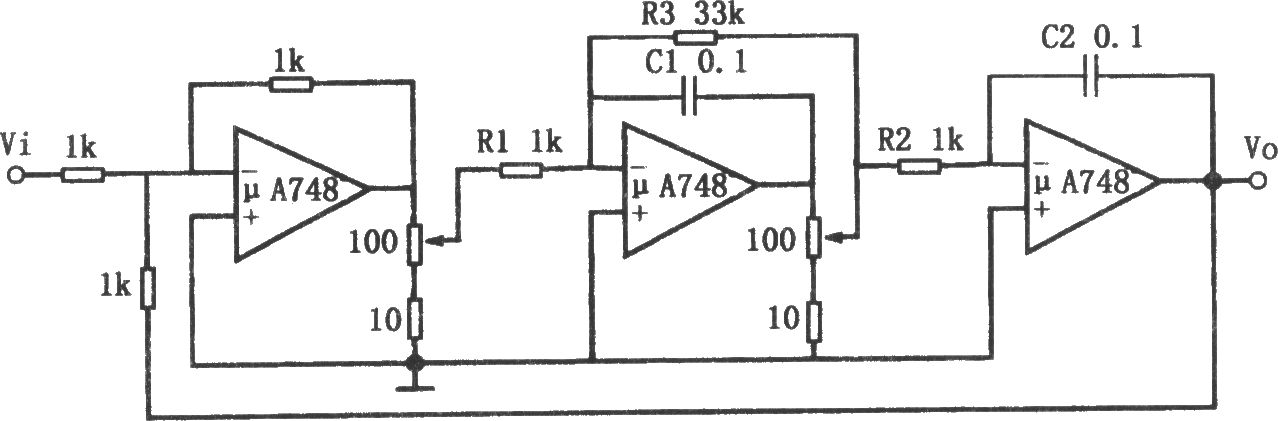

 如图所示为频率可调的带通滤波电路。该滤波器的谐振频率可以通过同轴电位器进行调节，而且在调节频率时其Q值基本保持不变。图中有 源带通滤波器的Q值约为30，谐振频率可以从150Hz变到1.5kHz，在上述频率变化范围内，Q值变化低于5％。为了便于计算，将电位器旋至上端，这时滤波器的谐振频率f0和带宽B为：  改变电位器的位置相当于加入一分压器，于是减小了通过R1、R2和R3的电流，因此可以认为等效地增加了R1、R2和R3的阻值。随着电位器的改变，滤波器的频带和谐振频率将会改变，而电路Q值大致维持不变，这是因为R1、R2和R3变化相同。改变电容C1的值可以改变滤波器的工作频率，但是频宽的可调范围不大。 |
