泰克TDS3032B示波器维修拆机详解
发布时间：2019-1-28 16:04
发布者：agitek123
关键词：
仪器维修
|
近期接修一台泰克TDS3032B示波器，客户描述仪器摔了一次然后就无法正常开机。收到仪器后检查外观，无明显磕碰，不缺件。通电测试后仪器可以正常通电出现以下状况无法正常进去测试界面： 首先开机后发现发现CH2方波测量有微分效应，说明通路有断线：

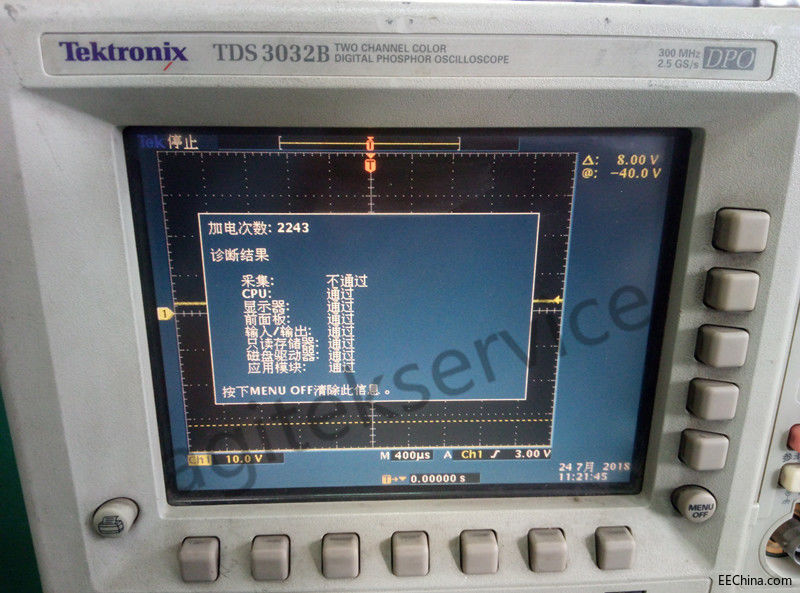

自检采集报错无法通过：

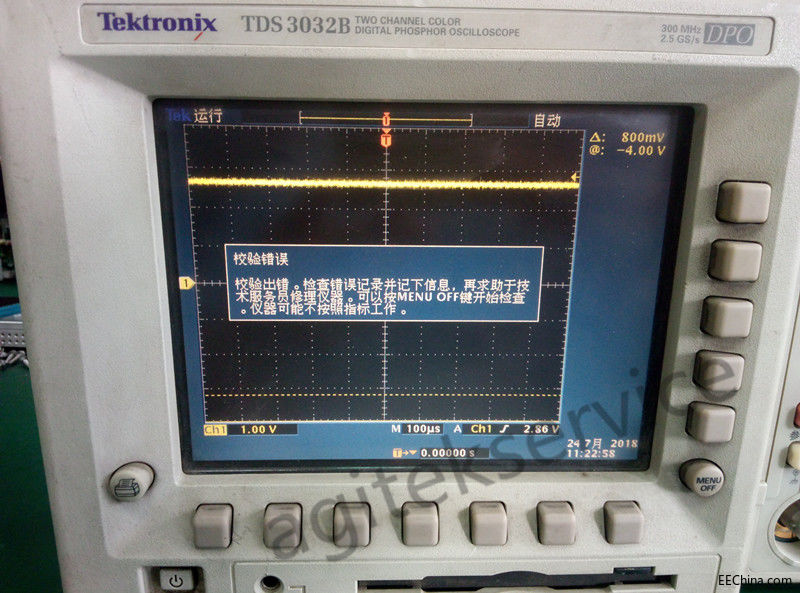

其次是SPC失败无法通过

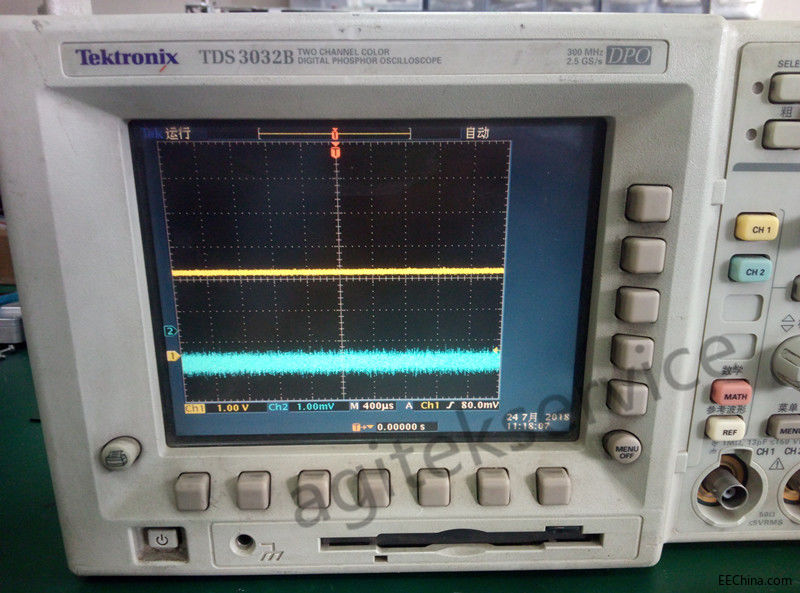

CH1通道基线偏差大，CH2测试信号异常

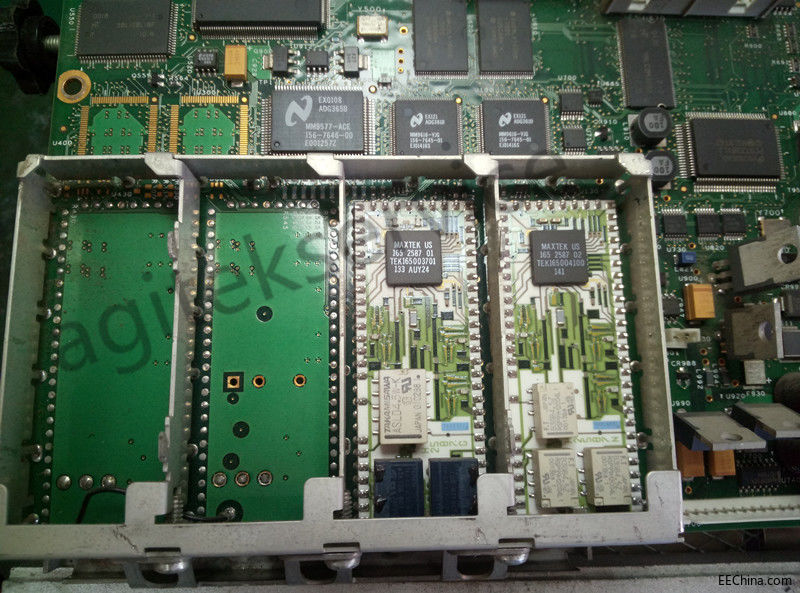

开机出现以上这些故障，初步判断CH1陶瓷板坏，CH2有断线。下一步着手拆机检查拆开仪器后盖检查这些部位有无故障： 下面看看怎么拆开仪器后盖，分享一下顺序：1、先转动提手，让提手竖起来； 2、然后拆开提手的盖子，里面有个铁的销钉，用尖嘴钳拔出来，两边都拔掉； 3、将提手向后转，大概转到电池的位置（确认提手里面的芯子会跟着一起转）； 4、转到位后将提手两边里面的芯子抽出来，提手即可拿下（可以通过掰开提手的方式，让芯子出来）； 5、拆开背面的一颗螺丝即能拆下后盖。
下图电源板以及风扇：
因为怀疑是CH1陶瓷板坏，CH2有断线，随后就更换CH1陶瓷板然后检查CH2接线问题，解决了这些问题开机检测显示SPC通过，全部pass，通道1显示正常；
至此，修复完毕。仪器恢复正常工作。本文转载于安泰仪器维修网：http://www.agitekservice.com/index.php/show-18-382.html |
