提起电磁干扰(EMI)这个词,人们或许还感到陌生,但EMI的影响却是几乎每个人都曾身经历过的。例如,观看电视时,附近有人使用电钻、电吹风等电器,会使电视画面出现雪花点,所声器里发出剌耳的噪声……这类现象人们早已司空见惯、习以为常了,但是电磁干扰的危害却远不止如此。事实上,电磁干扰已使民航系统失效、通信不畅、计算机运行错误、自控设备误动作等,甚至危及人身安全。因此,加强提高EMI抑制技术,已成为当务之急,助您一次通过 EMI 一致性测试。
      世界各地都已经制订了 EMI 法规,以便为电气设备和电子设备用户提供更好的可靠性和安全性。为了保证满足这些法规,许多公司利用专门的测试机构服务,来执行 EMI 认证要求的实际一致性测试。
      许多公司采用专门测试机构提供的服务,来执行EMI/EMC认证要求的实际一致性测试,大多数工程师采用优秀的设计惯例,最大限度地减少发生EMI/EMC问题的可能。即使有准确的EMI/EMC仿真软件,当前在设计和原型阶段通常仍要执行“预一致性”测量,以在产品发出进行一致性测试之前,识别和解决潜在的EMI/EMC问题。这些技术降低了产品在测试工作室进行最终全面一致性测试时失败的风险。愈加严格的EMI测试规范成为工程师在电子产品设计中不可回避的问题:
      高成本的第三方 EMI 测试
      难进行 EMI 整改的效果确认
      无法准确定位 EMI 的信号来源

泰克针对以上的这些难题,整理了 EMI 的预一致性及整改方案,为工程师提供参考:

一、如何利用泰克示波器进行干扰的查找



      通常使用示波器,探测UUT上的电信号。检查EM问题是否与电信号一致,无疑是EMI诊断中最耗时的流程。过去,一直很难以有意义的方式把来自频谱分析仪的信息与来自示波器的信息关联起来。MDO4000系列混合域示波器的问世,消除了EMI调试中同步多台仪器的难题。
      二、MDO4000系列混合域示波器典型应用

      1、嵌入式设计  在混合信号嵌入式系统上执行系统级调试,迅速发现和解决问题,包括当前最常见的串行总线和无线技术。

      2、功率设计  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供最广泛的功率探头选择范围,进行可靠的、可重复的电压电流和功率测量。

      3、EMI调试  确定哪些时域信号可能导致不想要的EMI,迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。

      4、无线调试  在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时,MDO4000C可以查看整个系统,包括模拟信号、数字信号和RF信号,而且在时间上同步,了解其真实特点。在一次捕获中,捕获超宽频段,查看多种无线技术之间的交互,或查看现代标准(如802.11/ad)中的整个宽带频率范围。

      5、教育管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中,不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程,同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

      6、制造测试和调试  规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中,最大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

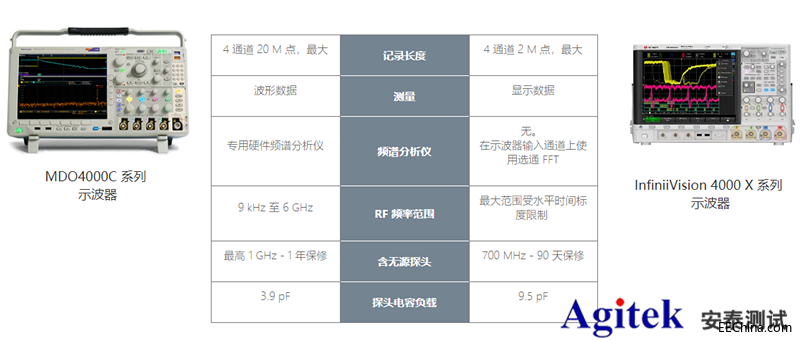

      三、与竞品仪器对比:


      以上信息由西安安泰测试整理发布,如需了解更多泰克示波器相关应用或者产品信息,欢迎访问安泰测试网www.agitek.com.cn
