鉴别物体运动方向电路图

发布时间：2011-2-18 12:01 发布者：circuit_share

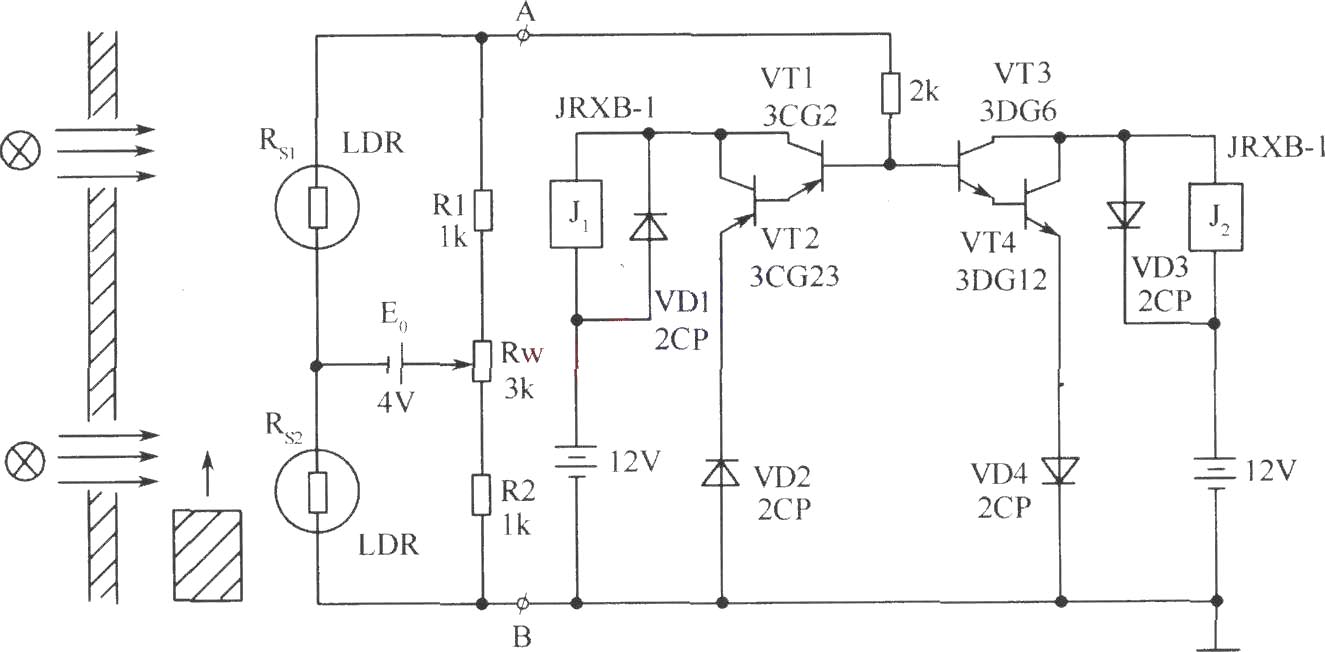

将两个阻值和性能差不多的光敏电阻安装在物体运动路径的同一侧，相互间隔适当距离。另一侧相对位置分别安装2个光源，使物体在光源和光敏电阻之间直线运动。采用如图所示电路可以判断物体运动方向。电路由电桥和极性判别两部分组成。Rs1、Rs2、R1、R2和Rw组成电桥，由电源E0供电，A、B端输出。测量前使Rs1和Rs2同时遮光或光照，调节Rw，使电桥平衡。UAB=0V。测量时，当物体由下向上运动时，Rs2首先被遮光，阻值增大，Rs1被光照，阻值较小，电桥失衡，UA＞UB，UAB＞0V，则VT1、VT2截止，VT3、VT4导通，继电器J1保持断开状态，J2吸合。当物体继续向上运动到Rl位置时，情况相反，J1吸合，J2打开。如果物体由上向下运动，则与上述情况相反，J1先吸合，J2后吸合。因此，根据J1和J2吸合的先后顺序可以判断物体的运动方向，并给出了相应的开关控制信号输出。
