磁带运动方向显示器
发布时间：2011-2-22 09:57
发布者：circuit_share

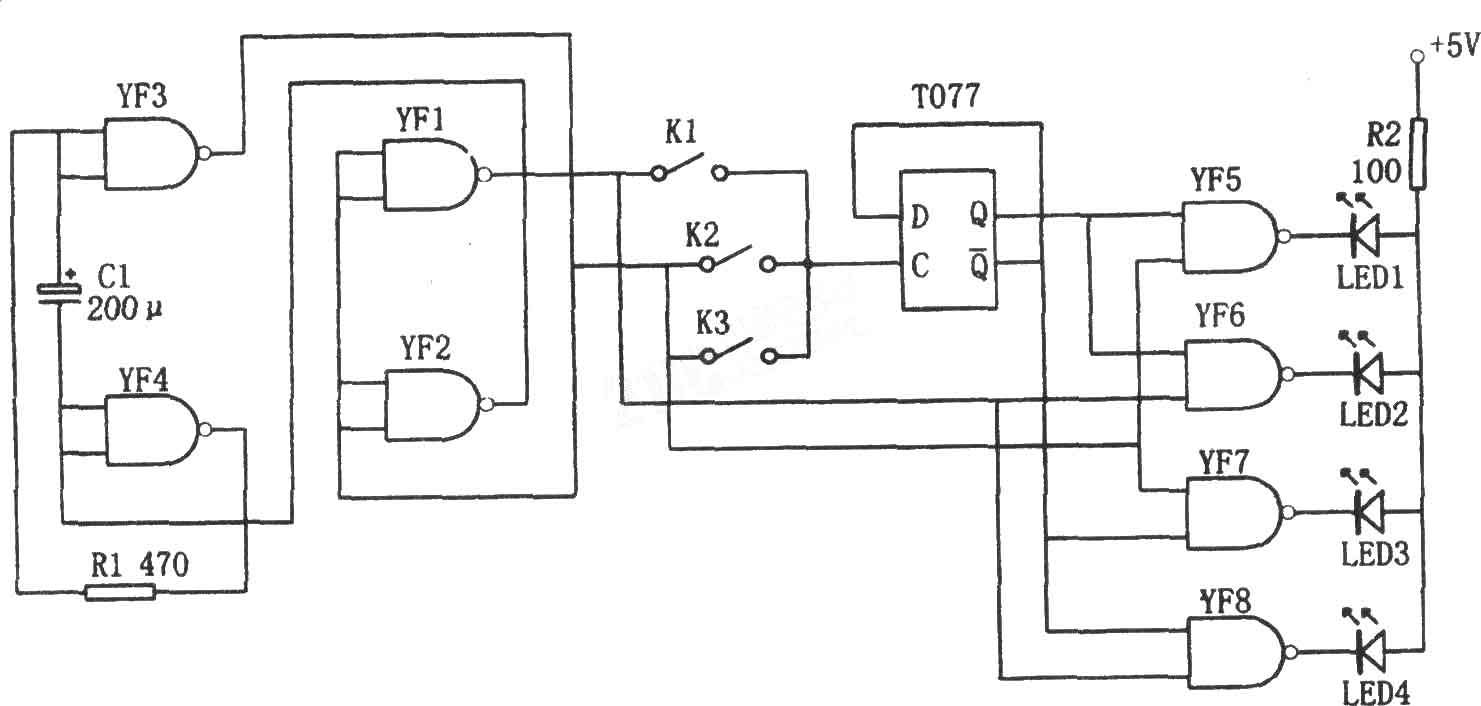

如图所示为磁带运动方向显示电路。该电路由矩形脉冲发生器、D触发器(T077)、译码电路、发光二极管LED1～LED4等组成。 矩形脉冲发生器由与非门YF1～YF4组成，其输出的信号频率为1～3Hz，改变C1、R1的值可调整相应频率。T077接成计数状态，以对矩形脉冲发生器输出的信号进行二分频。译码电路由与非门YF5～YF8组成，其输出信号控制发光二极管的显示，以便在录音机工作时LED1～LED4依次发光，指示出磁带运转的方向。发光点移动方向取决于脉冲发生器输出脉冲的极性。电路中与非门YF1输出正向脉冲，与非门YF3输出负向脉冲，转换开关K1～K3以机械方式分别与录音机的“REW”、“FF”、“PLAY”键相连，当按下其中一个功能键时，相应的触发信号便加入触发器，使发光二极管以相应的形式发光，显示磁带的运动方向。如果按下“STOP”键，则电路的显示状态被破坏，仅有一对发光二极管以脉冲发生器的振荡频率间断地闪烁，表示录音机虽接通，但磁带不运动。  |
