带多个检测头的无线报警器电路图
发布时间：2011-2-18 11:57
发布者：circuit_share

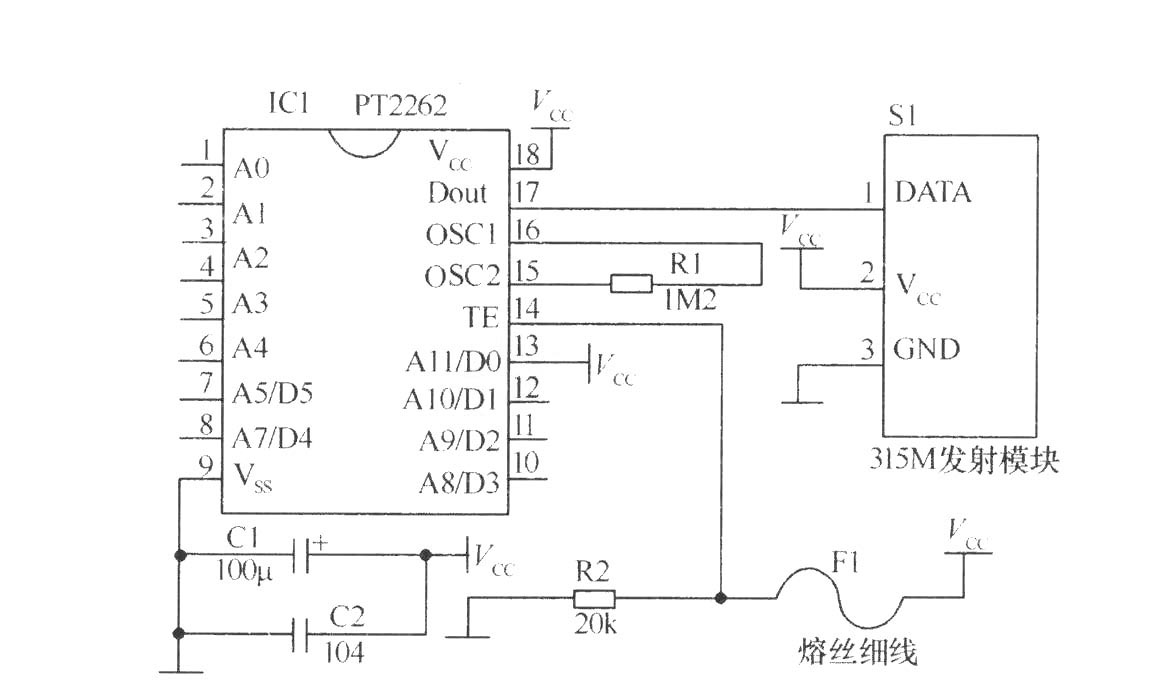

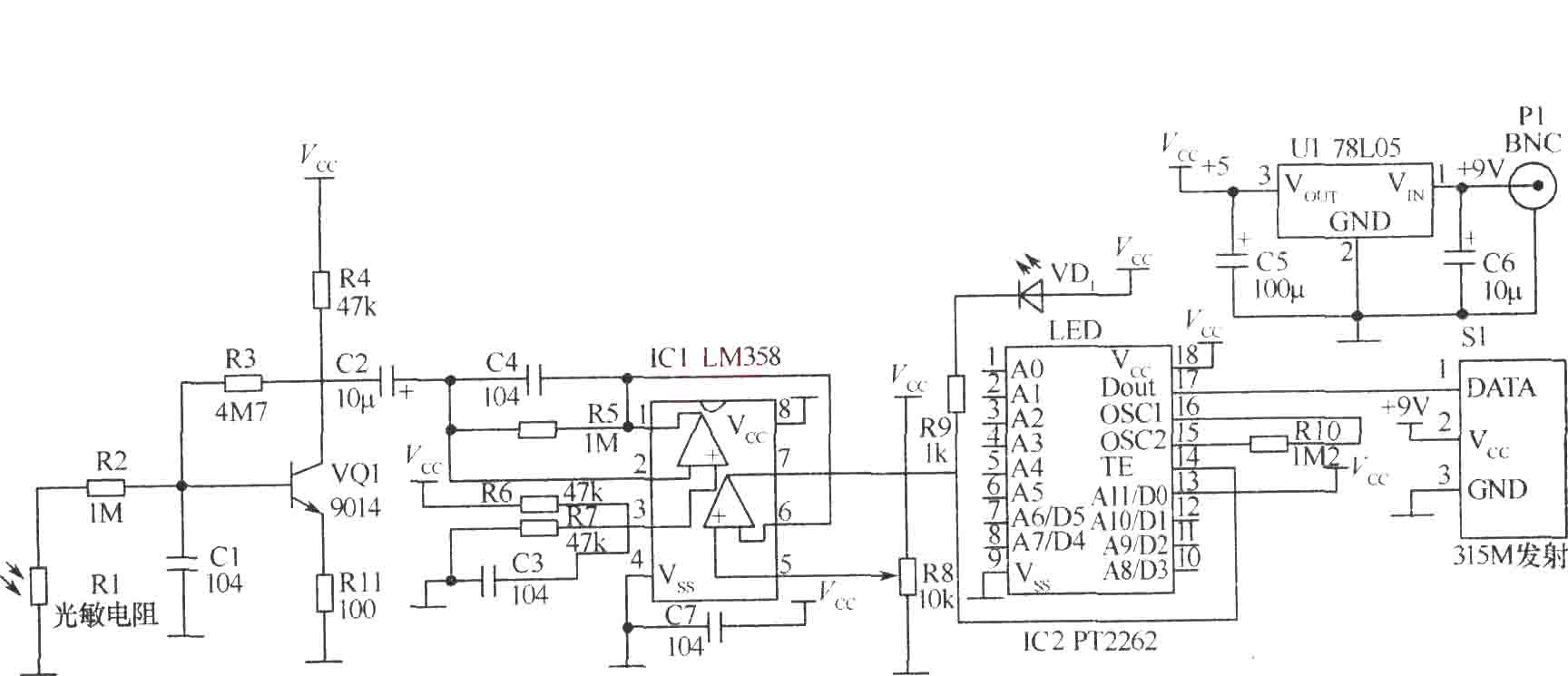

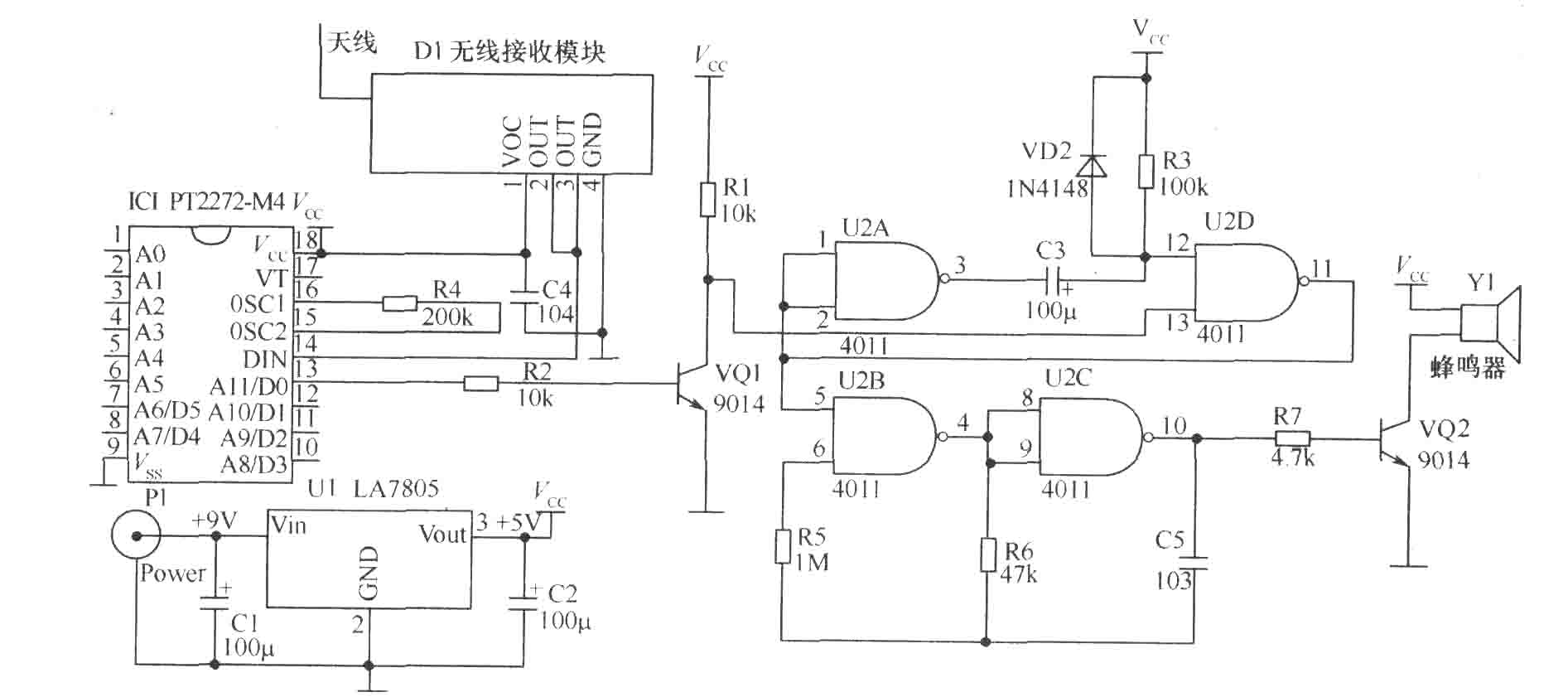

该报警器把检测与报警部分分离，一个报警器可以带有多个检测头，检测与报警部分利用无线电波进行通信。它分为无线报警器接收部分与无线报警器检测发射部分。无线报警器接收部分主要由315MHz无线数据接收模块、解码集成电路PT2272-M4、单稳态电路和音频发生器组成。电路如下图所示。  无线报警器检测发射部分的检测电路很多。 (1)采用光敏电阻组成的发射电路:  (2)磁感应发射电路：  (3)熔丝／细线发射电路:  自制该无线报警电路完全可以使用万能电路板直接焊接，免去制作印制电路板的麻烦；电路连接好之后检查一遍没有错误就可以通电测试了。先接通接收部分的电源，在接通其中一种发射部分的电源，人为地令检测发射部分发射报警信号，如果报警器接收端有报警音，说明接收部分及该检测电路发射部分电路工作正常。该检测发射部分调试好后再调试另外两个检测发射部分电路，全部调试完成后就可以安装到适当的地方进行使用了。 |
