RF2103P构成的射频放大器原理电路图

发布时间:2011-2-16 12:26    发布者:circuit_share
关键词: RF2103P , 射频放大器

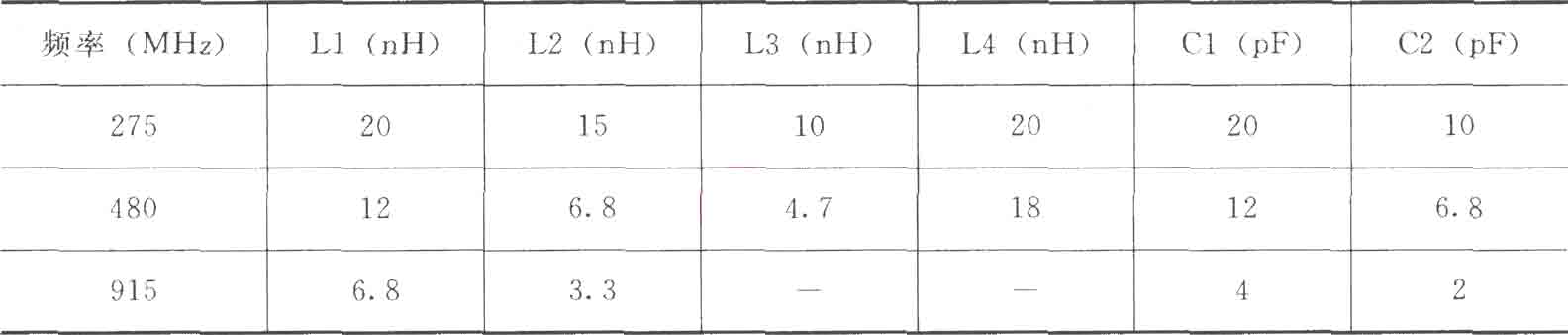

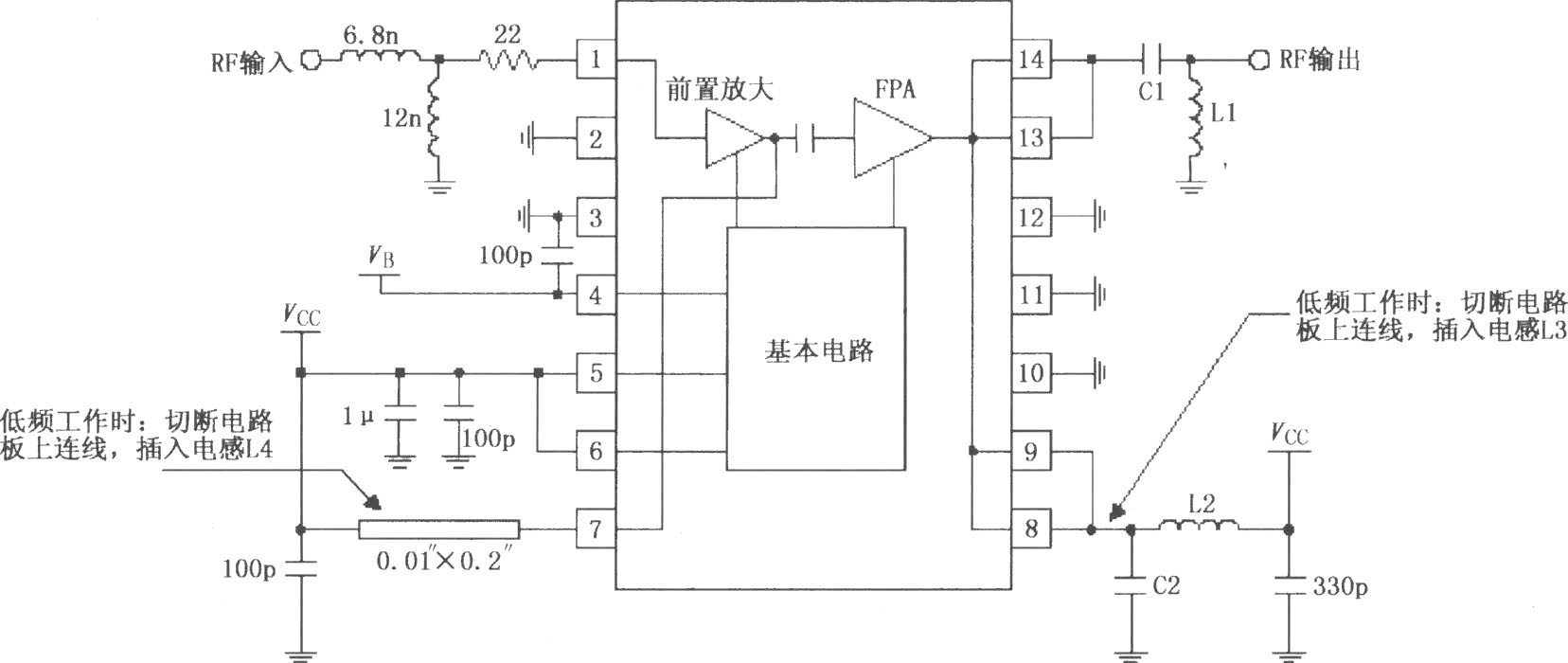

如图所示为由RF2103P构成的射频放大器原理电路。射频信号(RF)由1脚输入,经过前置放大器、末级功率放大器(FPA)放大后由14脚输出。芯片内部1脚到前置放大器之间有一个隔直耦合电容,因此无须在1脚外加耦合电容。输出端8、9、13、14脚在芯片内部已连接。通常,将13、14脚在外部连接在一起作为信号输出,输出接匹配网络,使放大器输出阻抗与之匹配,以获得最大输出功率和效率;而将8、9脚在外部连接在一起作为电源供电端,在915MHz工作时,对地加一个滤波电容C2(=2pF),构成对二次谐波的滤波电路,能有效地短接二次谐波。不同的频率对应不同的电感、电容取值及电路板(PCB)处理见下表。
