555构成的简易恒温控制器电路
发布时间：2011-2-13 10:49
发布者：电路图分享
|

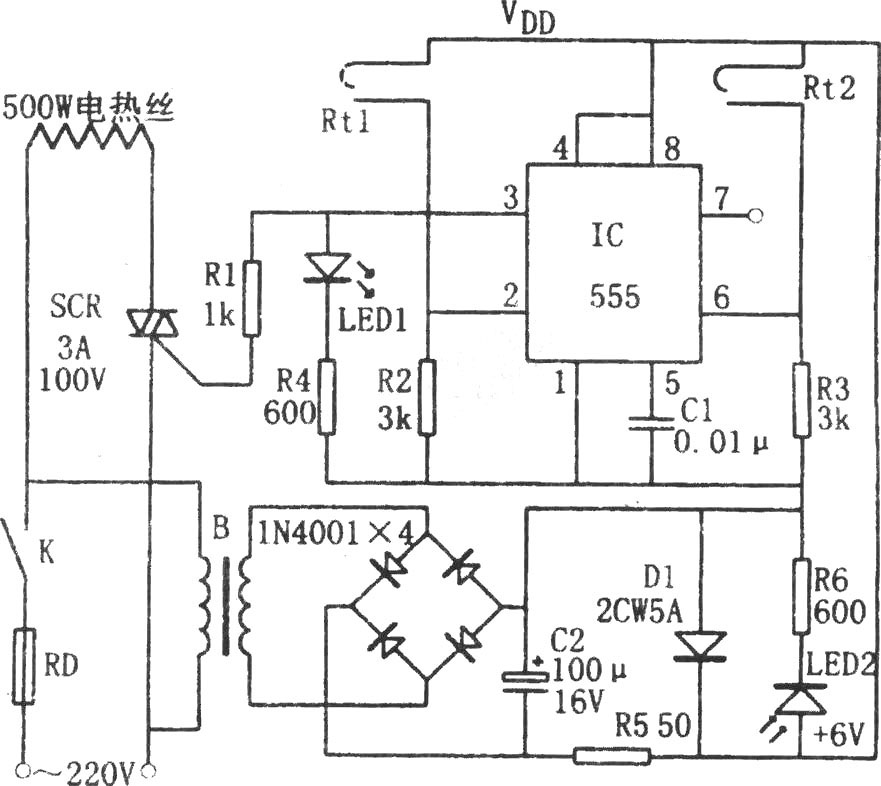

如图所示为简易恒温控制电路。该控制器由降压整流电源电路、温度传感器和RS触发控制电路等组成。降压整流电源电路输出+6V电压。温度传感器Rt1、Rt2由日光灯启动器改制而成，其中Rt1控制温度的下限值，Rt2控制温度的上限值，并利用温度计对其间隙进行校正。 刚通电时，IC(555)因②脚和⑥脚均为低电平(地电位)而自3脚输出高电平，双向可控硅SCR触发导通，从而接通电热丝电源，对其进行加热，温度升高。当温度升至下限温度值时。Rt1因受热膨胀而接触触点，但IC⑥脚因Rt2断开仍处于低电平，从而触发电路自保。温度继续上升，当升至上限值时，Rt2触点接通，相应⑥脚电位为高电平(6V)，大于6×2/3=4V触发电平，从而使IC复位，由③脚输出低电平，SCR截止，断开电热丝电源，停止加热。当温度下降后，Rt2断开。因555电路仍自保而由③脚输出低电平。当温度继续下降至下限值时，Rt1断开，②脚为低电平(地电位)。使IC重新置位，由③脚输出高电平，SCR导通。电热丝加热。如此循环，保持一定的温度。  |
