555构成的有稳压充电回路的蓄电池保护器电路
发布时间：2011-2-13 10:32
发布者：电路图分享
|

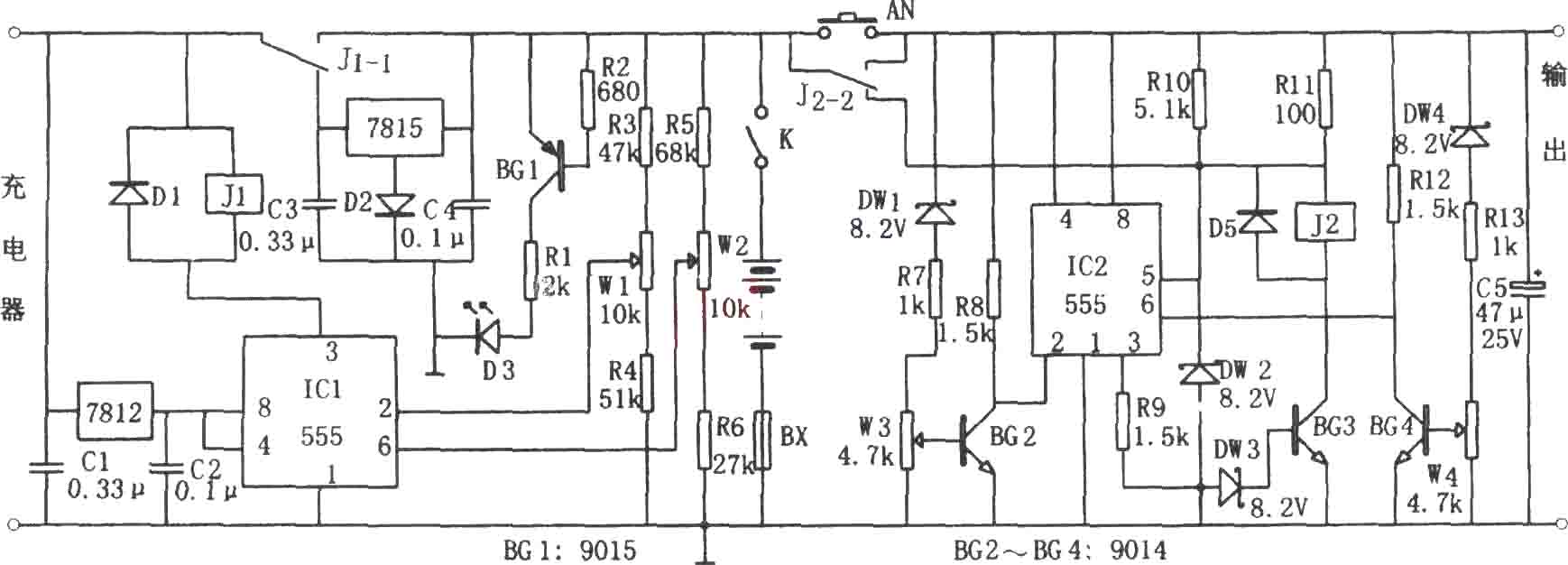

如图所示为有稳压充电回路的蓄电池保护电路。该电路包括充电保护和放电保护两部分。 充电保护电路主要由IC1(555)、7812、7815等组成。其中7812供给IC1稳定的+12V电压。刚充电时，触点J1-1闭合，对蓄电池进行充电。当充至+15V时，IC1因②、⑥脚为高电平而发生复位，③脚输出的低电平使J1吸合，蓄电池通过断开触点J1-1、7815进行放电。当蓄电池端电压随放电降低且降至13.2V时，IC1因②脚电位低于l/3VDD=4V而发生置位，③脚输出的高电平使J1释放，电池又通过闭合触点J1-1充电。 放电保护电路由IC2(555)和BG2、BG3、BG4等组成。当蓄电池放电至10.5V时，经稳压管DW1、DW4稳压后使BG2、BG4截止，IC2因②、⑥脚为高电平而发生复位，③脚输出的低电平使BG3截止，继电器J2释放，触点J2-2断开(向下)，实现放电保护。当电池电压大于11.5V时，IC2置位，BG3导通，J2吸合，负载才得电工作。 当负载发生短路时，IC2因④脚为低电平而被强制复位，J2释放，实现短路保护。  |
