555构成的时序控制器
发布时间：2011-2-11 13:42
发布者：eetech

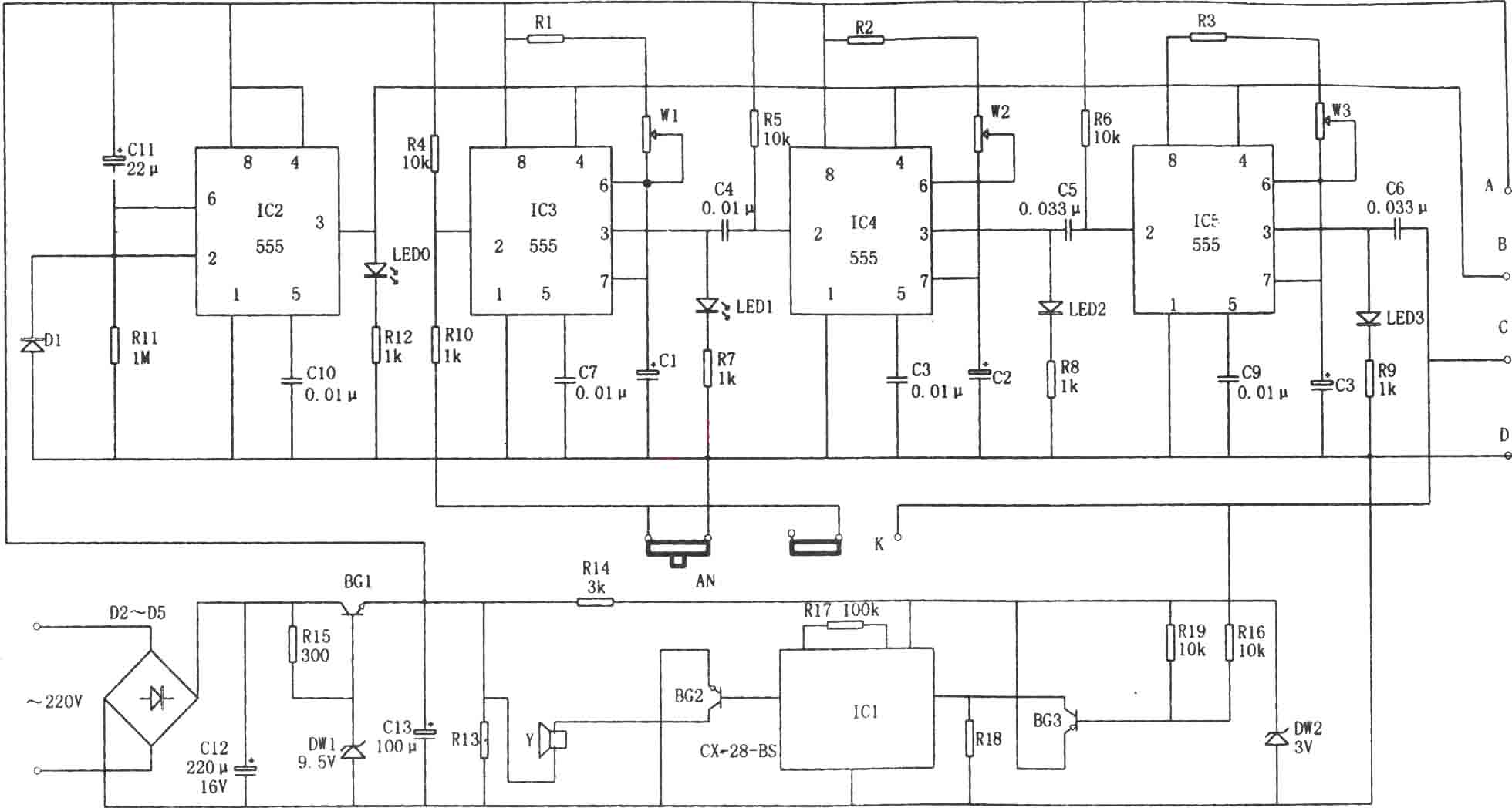

如图所示为时序控制电路。该电路由降压整流电路、开机延时电路、顺序定时器、音响电路等组成。其中降压整流电路为整个控制器提供直流电压。 开机延时电路由IC2(555)和R11、C11等组成。刚开机时，C11上电压不能突变，IC2因⑥脚、②脚电位为高电平而发生复位，③脚输出的低电平又加至IC3～IC5的复位端④脚，使各555复位。当C11充电至使②脚电位达到1/3VDD时，IC2发生置位，③脚输出的高电平使IC3～IC5因④脚为高电平又处于待工作状态。相应延时为td1=1.1R11C11。 IC3～IC5为单稳定时电路，定时时间长短可通过调节各自的W1、W2、W3来实现。延时时间分别为td2=1.1(R1+Rw1)C1、td3=1.1(R2+Rw2)C2、td4=1.1(R3+Rw3)C3、当IC5单稳结束后，其③脚输出的低电平使BG3导通，从而音乐集成电路IC1(CX-28-BS)被触发工作，发出音乐信号，该信号经BG2放大后驱动扬声器Y发出奏乐声。 电路中若将开关K接至右端，则IC3、IC4、IC5组成循环启动、定时环路，从而实现周而复始地对负载进行控制。  |
