对讲扩音器

发布时间:2011-2-10 18:39    发布者:电路图分享
关键词: 对讲 , 扩音器

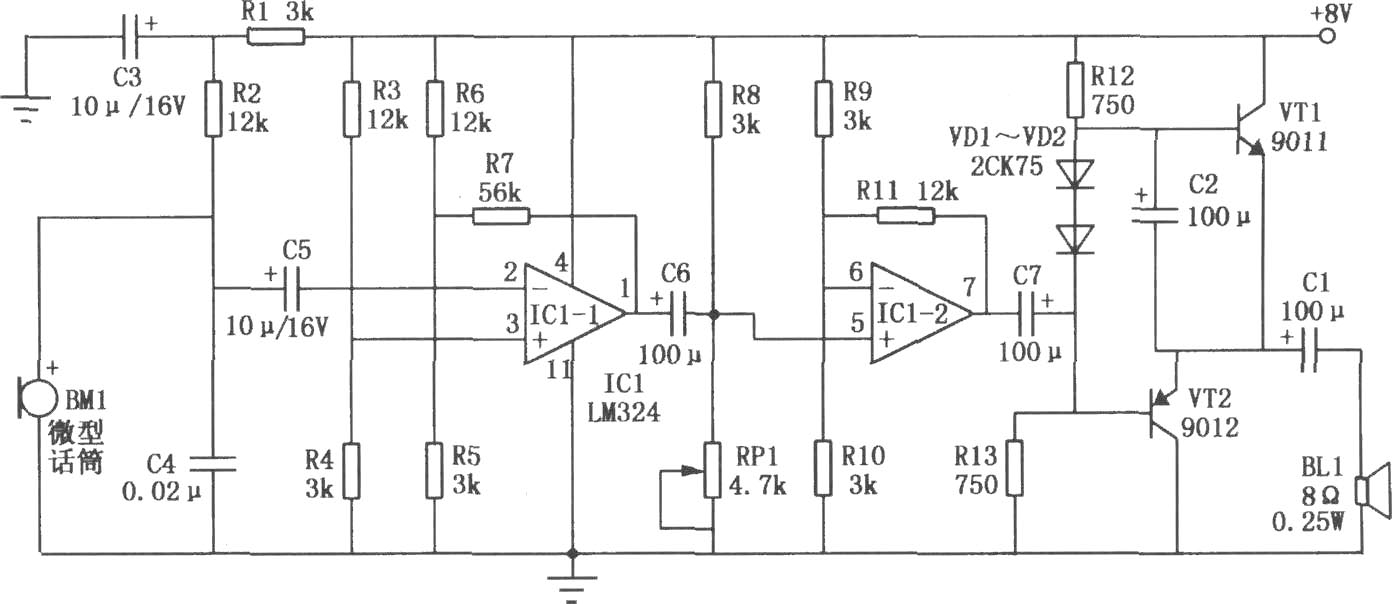

如图画出了对讲扩音器一个方向的电路(另一个方向的电路与此完全同)。其核心元件是ICl四运放集成电路LM324,对讲两个方向的放大电路各使用其中两个运算放大器。话筒BM1采用灵敏度很高的微型驻极体发话器,其型号为84G9,焊接时应注意正负极性。两级运放IC1-1、IC1-2及外围元件构成固定偏置的负反馈放大器。R7、R11为负反馈电阻,用来改善电路的稳定性。电位器RP1用于工作点的微调,使波形上下对称,可减小非线性失真。IC1-2输出的音频信号经三极管VT1、VT2组成的互补射随功率放大电路放大后,推动喇叭BL1发出响亮的声音。电阻R1、电容C3组成退耦滤波电路,用来减小电源交流声。
