OpenWRT版QCA9558带迷你PCIe接口的大功率双频AP主板C-558JPW
发布时间：2018-1-22 11:38
发布者：QQ42142951
|

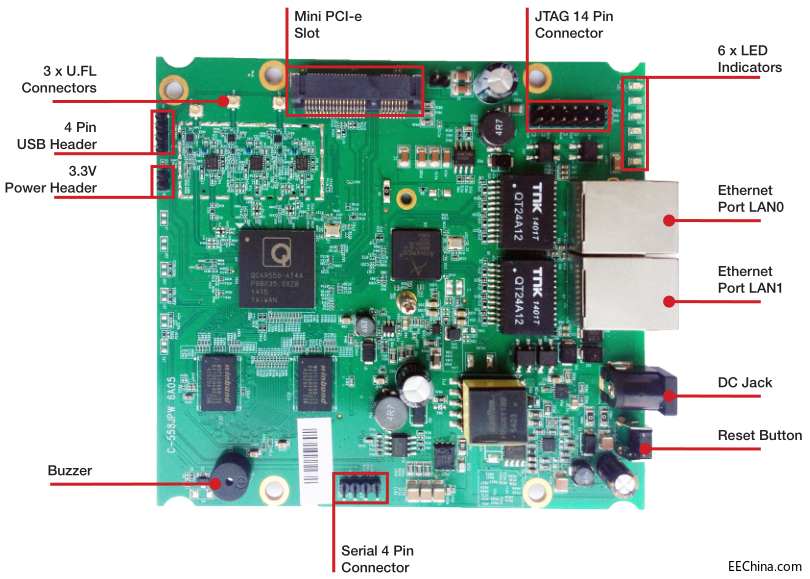

OpenWRT版QCA9558带两千兆网口和迷你PCIe接口的大功率双频AP主板C-558JPW 这是一款应用QCA9558开发设计的的带两千兆网口和PCIe扩展槽的高性能大功率双频AP主板，在该主板的基础上，可以做灵活而又广泛的集成应用。 主要特征 .尺寸：117*105*17mm; .固件：OpenWRT; .方案：高通QCA9558 @700MHz ;Gigabit LAN Phy:AR8035 .闪存/DDR2：16MB/128MB; .板载2.4GHz(符合IEEE 802.11b/g/n标准),可通过迷你PCIe槽扩展5GHz网卡(有很多符合IEEE 802.11a/b/g/n/ac的网卡)，通过扩展轻松实现双频模式模式，而且搭配丰富； .单通道最大功率 23dBm的输出功率; 硬件接口有： .3x3板载I-pex座子天线接口,速率可高达450Mbps，(当通过PCIe扩展槽连接符合11ac标准的无线网卡时，数据传输速率将相当大); .1个9.2mm高的Mini PCI Express槽51Pin(可以拓展5G网卡或4G通信模块); .2个GE带自动翻转的千兆RJ45以太网口； .1个14 Pin的 JTAG 接口; .1个4 Pin的 Serial Port 接口; .1个4 Pin的 USB 接口; .1个2 Pin的DC 3V3转接口; .1个 SIM Slot 接口(在背面); .1个复位键; .6个 LED 指示灯; .1个 DC 口: 12-24V (LV 版本), 24-56V (HV 版本) .以太网供电被动式 PoE 24V(LV 版本) 或集成 48V IEEE 802.3af/at /被动式PoE 36-56V (HV 版本) 当选择IEEE 802.3af (PD) 模块时，就不是LV版本,成了HV版本。DC Jack 输入: 24-56V, 被动式 PoE: 36-56V,支持IEEE 802.3af/at PoE,主板高度也会多3mm。 .最大功耗8.6W .重量90g .工作温度: -20℃～70℃；储存温度: -40℃～90℃; *备注： .串口是 4-pin 插针 (TTL).串口转换器可以将主板上的TTL 信号转成 RS-232信号来debugging。 .JTAG 口是 14-pin 插针。 JTAG 套装可以将您开发的loader 和 firmware 直接写入主板。 应用 .双频AP .点到点，点到多点的无线网桥 .无线基站 .无线客户端 (CPE) .支持第三方的 3G/LTE 无线模块
|
