MOS管用作开关时在电路中的连接方法是什么？

发布时间：2017-12-25 16:32 发布者：agitek123

关键词： MSO管

MOS管用作开关时在电路中的连接方法

反证：

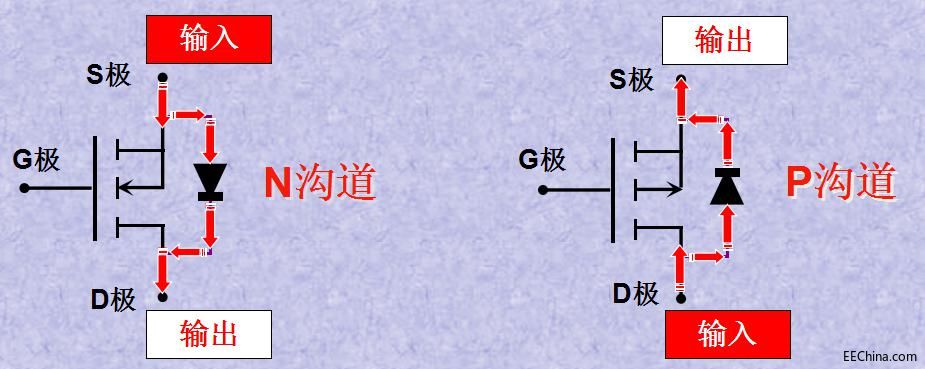

NMOS管正确接法： PMOS管正确接法：

D极接输入；S极接输出。 S极接输入；D极接输出。

假如：假如反接：

S接输入，D接输出呢？ D接输入，S接输出。

由于寄生二极管直接导通，因此同样失去了开关作用。

S极电压可以无条件到D极，MOS

管就失去了开关的作用。

前面解决了MOS管的接法问题，接下来谈谈MOS管的开关条件：

控制极电平为“ ？V ” 时MOS管导通（饱和导通）？

控制极电平为“ ？V ” 时MOS管截止？

这个问题涉及到MOS管原理，我们这里不谈，只记结果：

不论N沟道还是P沟道MOS管，

G极电压都是与S极做比较。

N沟道： UG>US时导通。（简单认为）UG=US时截止。

P沟道： UG时导通。（简单认为）UG=US时截止。

但UG比US大（或小）多少伏时MOS管才会饱和导通呢？

二、饱和导通问题：

UG比US大（或小）多少伏时MOS管才会饱和导通呢？

这要看具体的MOS管，不同MOS管需要的压差不同。

在笔记本主板上用到的NMOS可简单分作两大类：

1、信号切换用MOS管： UG比US大3V---5V即可，实际上只

要导通即可，不必须饱和导通。

比如常见的：2N7002，2N7002E，2N7002K，2N7002D，FDV301N。

2、电压通断用MOS管： UG比US应大于10V以上，而且开通

时必须工作在饱和导通状态。

3、常见的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，

AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV，

MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。

三、PMOS管则和NMOS条件刚好相反。

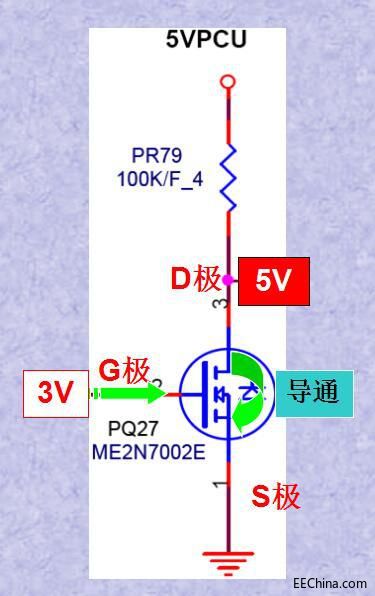

示例1：

①NMOS管：

2N7002E

②作用：

信号切换（开关）

③常用接法：

S极接地，US=0V。

④截止条件：

UG=US=0V。

⑤导通条件：

UG比US大3V---5V即可，

UG=3V。

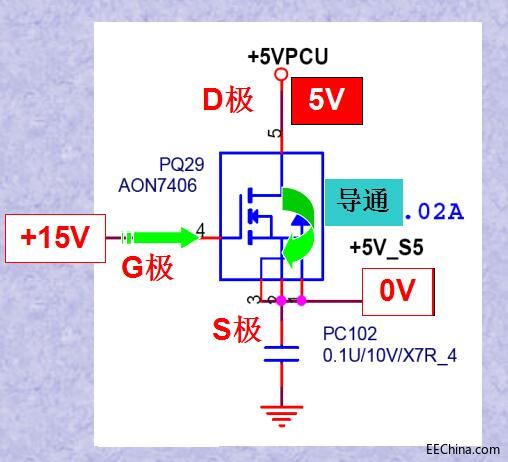

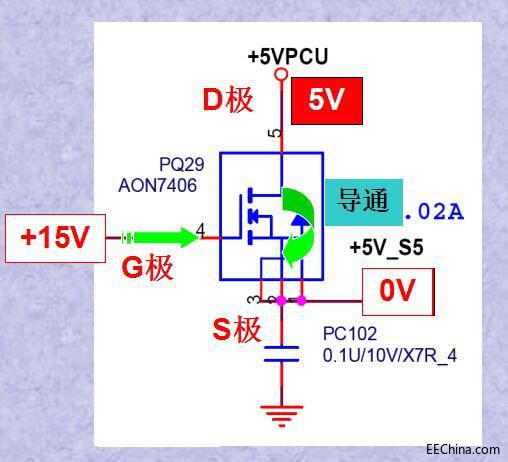

示例2：

①NMOS管：

AON7406

②作用：

电压通断（开关）

③常用接法：

D极接输入，UD=5V。

S极接输出。

④截止条件：

UG=US=0V。

⑤导通条件：

UG比US大10V以上，

UG=US+10V=15V。

（导通时，US=5V）

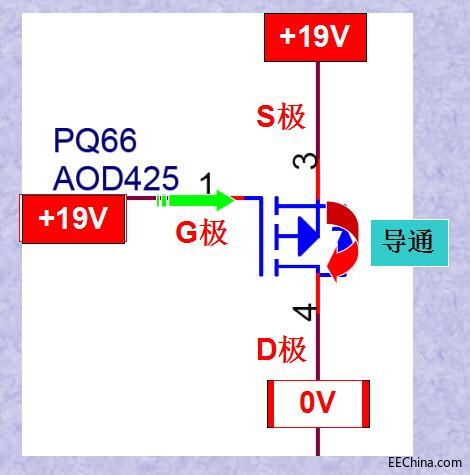

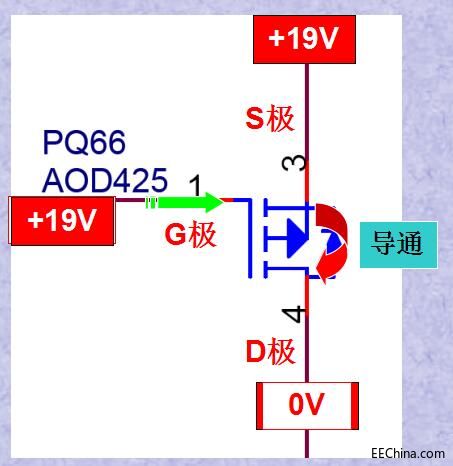

示例3：

①PMOS管：

AOD425

②作用：

电压通断（开关）

③常用接法：

S极接输入，US=19V。

D极接输出。

④截止条件：

UG=US=19V。

⑤导通条件：

UG比US小10V以上，

UG=US-13V=6V。

隔离作用：

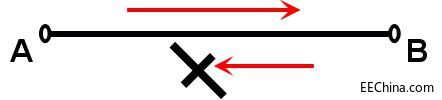

如果我们想实现线路上电流的单向流通，

比如只让电流由A-àB，阻止由B-àA

请问可以怎么做？

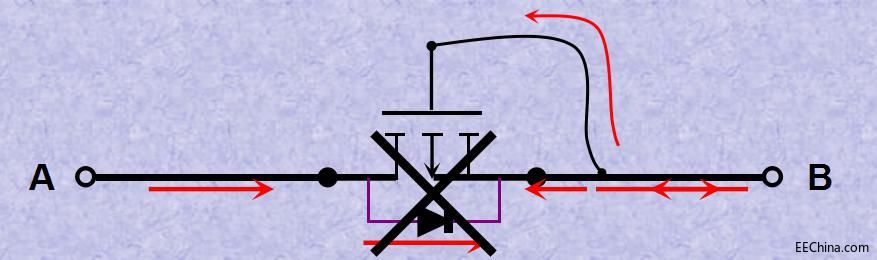

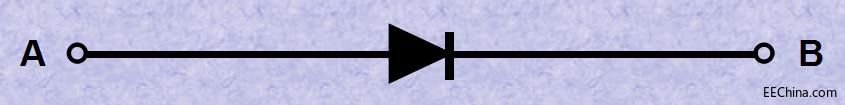

方法1：加入一个二级管

方法2：加入MOS管

此处MOS管实现的功能就是：隔离作用。

所以，所谓的MOS管的隔离作用，其实质也就是实现电路的单向导通，它就相当于一个二级管。

但在电路中我们常用隔离MOS，是因为：

使用二级管，导通时会有压降，会损失一些电压。而使用MOS管做隔离，在正向导通时，在控制极加合适的电压，可以让MOS管饱和导通，这样通过电流时几乎不产生压降。

MOS管用作开关时在电路中的连接方法是什么？
