MSO管的基础知识是什么？
发布时间：2017-12-25 16:37
发布者：agitek123
关键词：
MSO管
|
1、MSO的三个极怎么判定： MOS管符号上的三个脚的辨认要抓住关键地方。
G极，不用说比较好认。 S极， 不论是P沟道还是N沟道， 两根线相交的就是； D极， 不论是P沟道还是N沟道， 是单独引线的那边。 2、他们是N沟道还是P沟道？
三个脚的极性判断完后，接下就该判断是P沟道还是N沟道了： 当然也可以先判断沟道类型，再判断三个脚极性。 先判断是什么沟道，再判断三个脚极性。
3、寄生二极管的方向如何判定？ 接下来，是寄生二极管的方向判断：
它的判断规则就是： N沟道，由S极指向D极； P沟道，由D极指向S极。 4、简单的判断方法 上面方法不太好记， 一个简单的识别方法是： （想像DS边的三节断续线是连通的）
不论N沟道还是P沟道MOS管， 中间衬底箭头方向和寄生二极管的箭头方向总是一致的： 要么都由S指向D， 要么都由D指向S。

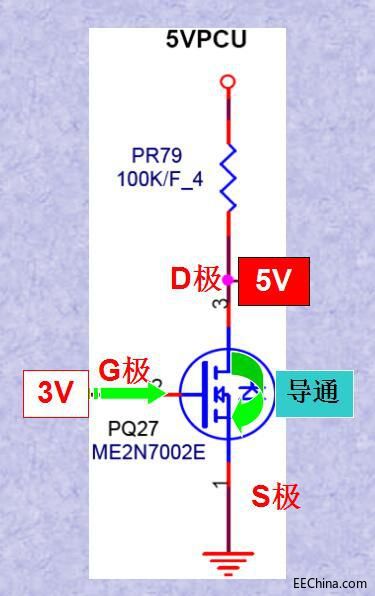

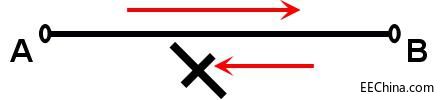

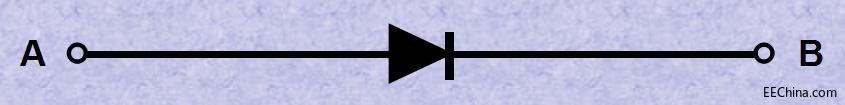

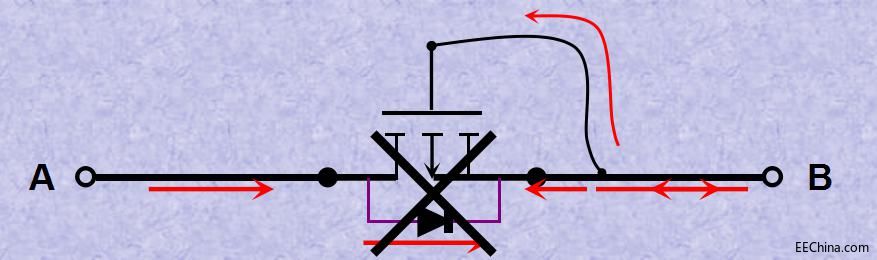

5、它能干吗用呢？ 在我们天天面对的笔记本主板上， MOS管有两大作用： 开关作用(1): PQ27控制脚为低电平

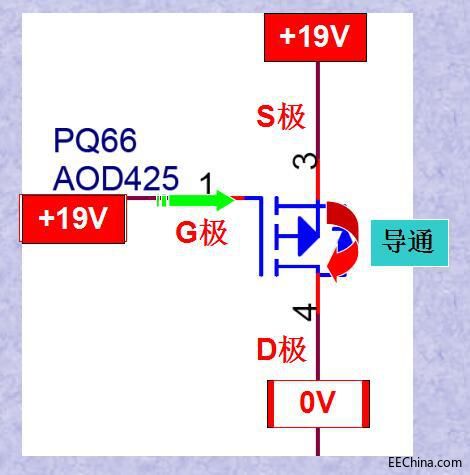

开关作用(2): PQ27控制脚为高电平 以上MOS开关实现的是信号切换（高低电平切换）。 再来看个MOS开关实现电压通断的例子吧。 MOS开关实现电压通断的例子：由+1.5V_SUS产生+1.5V电路（2） 111 看过前面的例子，你能总结出“MOS管用做开关时在电路 中的连接方法”吗？ 其实关键就是： 确定哪一个极连接输入端；哪个极连接输出端。 控制极电平为“？V”时MOS管导通（饱和导通）？ 控制极电平为“？V”时MOS管截止？ 回顾前面的例子，你找到它们的规律了吗？ 小提示： MOS管中的寄生二极管方向是关键。 |
