*@电动车电路图集锦

发布时间：2011-2-6 22:15 发布者：1770309616

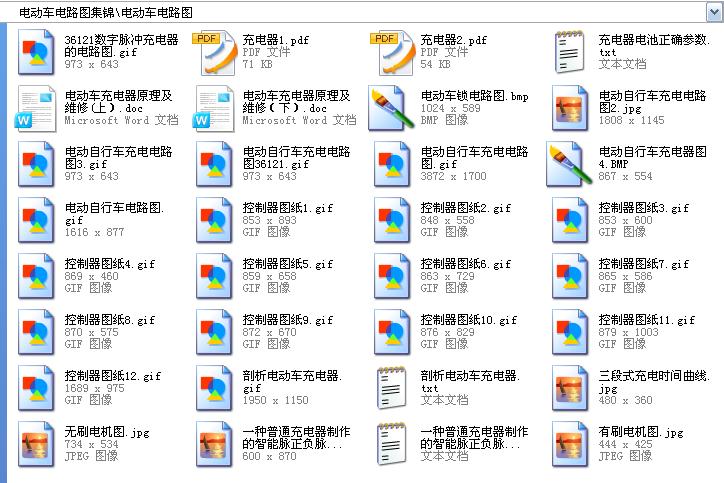

电动车电路图集锦.rar (1.39 MB)

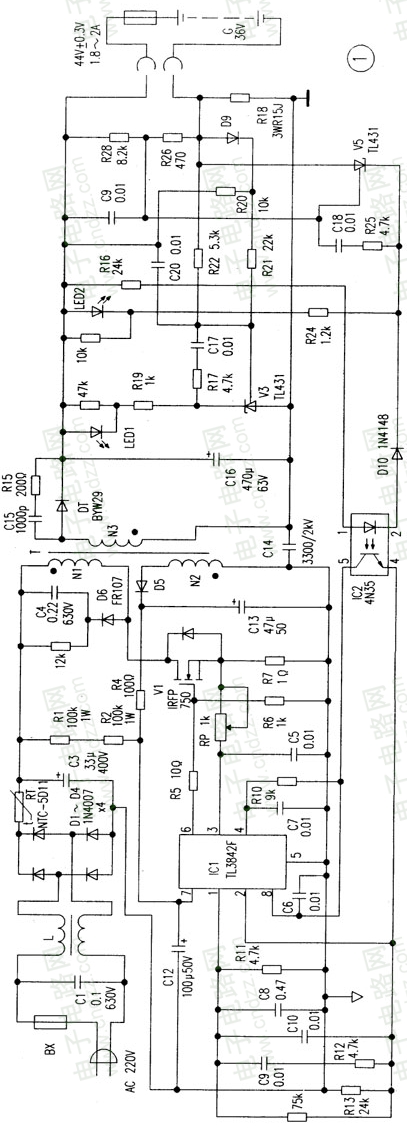

电动车充电器原理图

   电路说明市电经C1、L共轭抗干扰电路、D1～D4整流、BT扼流、C3滤波后形成310V左右直流电压，经启动电阻R1、R2加至脉宽调制IC1(TL3842F)⑦脚，IC1起振，从⑥脚输出激励脉冲，激励V1(ZRFP750)场效应管，T初级线圈N1有脉冲电流，N2产生感应电流经D5、R4回授给IC1⑦脚供电，使IC1建立稳定的振荡脉冲输出。同时，在N3感生的电流经D7(BYW29)整流、C16滤波后输出44V±0.3V充电电压。
      当输出端接上被充电池(残余电压为32V左右)时，将输出1.8A～2A的充电电流，在充电限流/恒流取样电阻R8(1.5Ω)上的压降大于(TC431)中2.5V基准比较电压，使V3 K极电位降低，LED2(红)发光，表示正在充电。
      V5、R28、R26、R18等构成电压监测电路，以保证不过充。由于开始充电时，被充电池电压较低，而且在R18上的恒流充电电压降较大，所以V5(TC431)的R端电压远低于2.5V，V5 K极电位较高，LED2(绿)不亮，IC2①、②脚间电压很小，其④、⑤脚间内阻呈高阻抗，使IC1②脚(误差放大器反相输入端)的电位较低；①脚电位保持不变，所以⑥脚保持输出脉宽较宽且较稳定的激励脉冲，使T次级持续输出额定充电电流。随着充电电压上升，当将要达到额定电压(44V)时，由于V5的反馈作用．充电电流也有所下降，V5 R极取样电压高于2.5V，V5 K极电压立即下降，使IC2①、②脚间电压升高，④、⑤脚间内阻下降，IC1②、①脚电压均上升，使⑥脚输出脉冲宽度变窄，T次级输出电流大大减小。此时．因R18上的电流减小，压降变低，V3 K极电位升高，LED1熄灭；与此同时LED2因V5 K极电位降低而点亮，表示电池已充足，恒流充电阶段结束，进入浮充(涓流)阶段。此时，在浮充阶段(约2小时)内随时都可取用电池。
