[提问] 高压陶瓷电容的制程 [复制链接]

jec1688 (离线)
积分
1202
帖子
116
发表于 2017-11-9 08:39:38 |显示全部楼层

高压陶瓷电容器就是用陶瓷作为电介质,在陶瓷基体两面喷涂银层,然后经低温烧成银质薄膜作极板而制成。它的外形以片式居多,也有管形、圆形等形状。高压陶瓷电容一般都是圆形的蓝色粉涂。它又分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。

高压陶瓷电容的制程首先是选料,采用高稳定性,耐高压进口瓷介材质,最主要是测试条件在25±5℃度之间,湿度为65±10%RH为标准,IQC检验进料都是按国际标准IEC60384来检测,引出线采用CP线,或者镀锡铜线,再看此产品是否符合要求,并且试作每一种规格。外观采用阻燃、耐高温、抗腐蚀、高韧性。

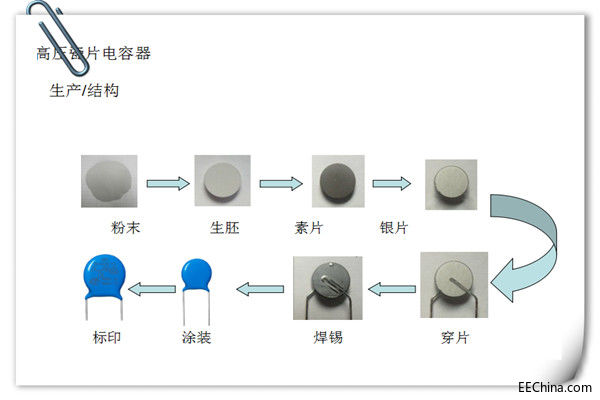

高压陶瓷电容生产流程:粉未;生胚;素片;银片,穿片;焊锡;涂装;打印;测试;包装。随着科技发展及品质保证,现在从导线;组合;焊锡;涂装;烘烤;打印;耐压测试,检测,工厂已全采用全自动线设备,每个工序都是使用的全自动化机器进行100%全检。

高压陶瓷电容的规格型号较多,粉涂均匀,外观光滑晶莹,小巧漂亮。已广泛应用于我们生活中的各类电子产品中。

高压陶瓷电容

高压陶瓷电容器就是用陶瓷作为电介质,在陶瓷基体两面喷涂银层,然后经低温烧成银质薄膜作极板而制成,引出线采用CP线,或者镀锡铜线,从导线;组合;焊锡;涂装;烘烤;打印;耐压测试,检测工厂已全采用全自动线设备,每个工序都是使用的全自动化机器进行100%全检.
