什么是光模块？光模块的结构和参数介绍
发布时间：2017-11-1 14:32
发布者：chaser12
关键词：
光模块
|

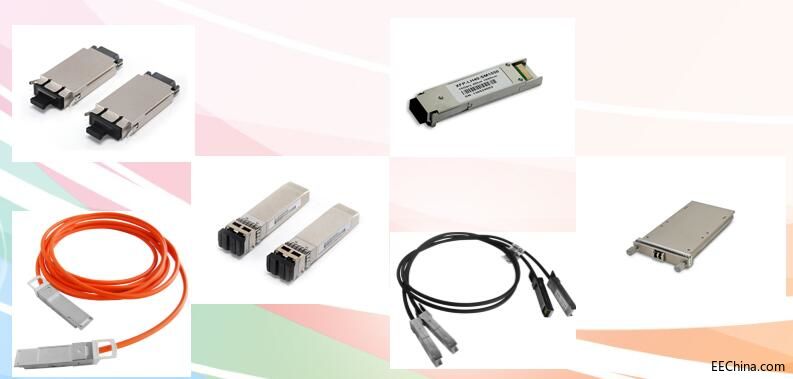

什么是光模块？光模块又有着哪些类型和参数？这些你知道吗？今天，小编就给大家分享一下光模块的类型、参数和发展史。 光模块的诞生可以从最早的1X9封装光模块说起，1X9封装光模块从诞生到现在也有近20年的历史了。在这些年中，大大小小的光模块厂家、光模块公司也开始诞生，并且也为光通信行业做出了一定的贡献。例如：易飞扬通信。

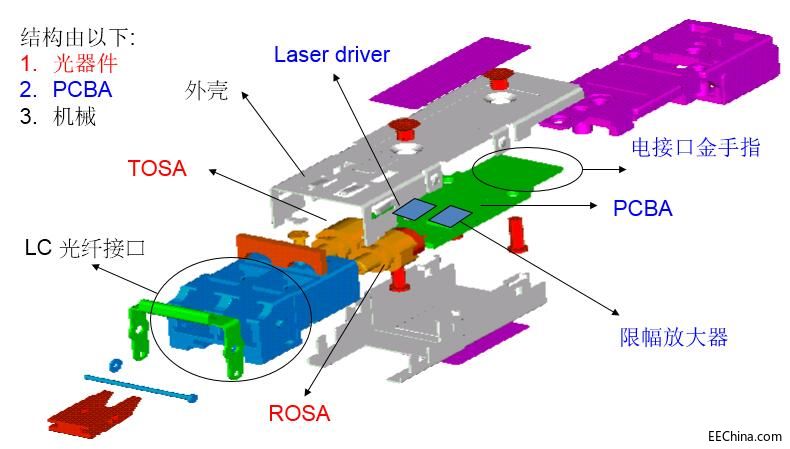

【什么是光模块？】 简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。 光模块的结构组成又是怎样的呢？看下图。
【光模块结构】 看到这里，我们知道了什么是光模块，光模块的结构是怎样？那么，接下来的就是，光模块的参数有哪些？我们在认识光模块的时候，要了解光模块的什么参数呢？ 【光模块参数】 1、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。 2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。两者都以dBm为单位，是影响传输距离的重要参数。 3、10GE光模块遵循802.3ae的标准，传输的距离和选用光纤类型、光模块光性能相关。 4、饱和光功率值，指光模块接收端最大可以探测到的光功率，一般为-3dBm。当接收光功率大于饱和光功率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。 5、传输距离 光模块的传输距离分为短距、中距和长距三种。一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。 6、中心波长 中心波长指光信号传输所使用的光波段。 目前常用的光模块的中心波长主要有三种： 850nm波段、1310nm波段以及1550nm波段； 850nm波段：多用于短距离传输； 1310nm和1550nm波段：多用于中长距离传输； 看到这里，你知道光模块是怎样的一回事了吧。那么，光模块这么精细小件的东西，它是应用在什么地方的呢？ 【光模块应用】

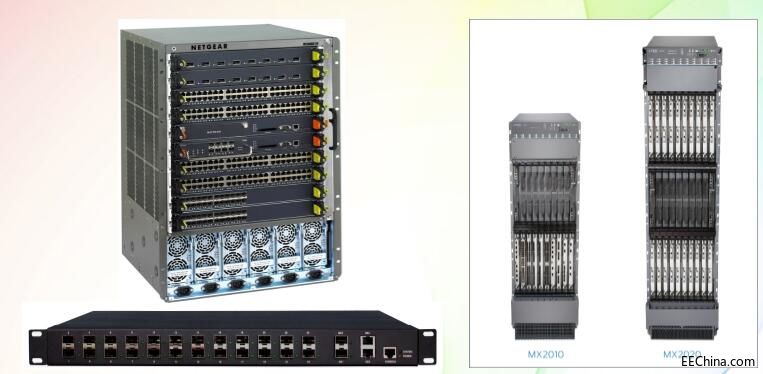

光模块广泛运用于交换机，路由器，服务器网卡等设备上。 1）基于算法设置的交换机、路由器品牌：CISCO，HP，H3C，LUCENT... 2）具有特殊设置的交换机、路由器品牌：EXTREME ，NORTEL，ALCATEL,3COM, BROCADE… 3）其他交换机：华为，中兴等等 更多光模块资讯请访问易飞扬通信(gb.gigalight.com) |
