易飞扬解析:光纤与光模块小知识

发布时间:2019-8-31 16:08    发布者:chaser12
关键词: 光模块



       光纤通信早已成为主流,而光模块是光纤通信系统中的重要器件,它可以实现光电信号之间的转换,主要用于光纤网络中的主干网络,包括发射和接收两部分,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。与光纤收发器相似,只是光模块相比收发器更具安全性、效率性。而光纤收发器是用来发射和接收光信号的设备,主要起到延长网线的作用。


光纤有许多不同的类型,按光在光纤中的传输模式划分就有了单模光纤和多模光纤。简单来说:可以传输多种模式的光叫多模光纤。而单模光纤只能传输一种模式的光。

光模块

光模块
单模光纤和多模光纤有何区别?
光纤类型不同
多模光纤简称MMF,纤径一般为50/125μm或者62.5/125μm。单模光纤简称SMF,纤径为9/125μm。
光源
多模光模块的光源是发光二极管或激光器,而单模光模块的光源是LD或光谱线较窄的LED
宽带
单模光纤传输频带宽、传输距离长,但因其需要激光源,成本较高;多模光纤传输速度低、距离短,但其成本比较低;
色散
单模光纤芯径和色散小,仅允许一种模式传输;多模光纤芯径和色散大,允许上百种模式传输。
什么是单模光模块?
  光模块中的单模是与单模光纤一起使用的光模块,采用LD或光谱线较窄的LED作为光源,可以传输极高带宽的数据信号,因此传输距离很远。在单模光模块上的标识是“SM”,光纤为黄色。

  单模光模块中单模的带宽潜力使其成为高速和长距离数据传输的最佳选择,多用于LR、ER/ZR等远距离的传输,传输速率相对较高的线路中,如长途干线传输,城域网建设等。应用领域广泛,包括电信、有线电视、铁路、军事、金融证券、海关、民航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域,是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。
  什么是多模光模块?
采用的光器件与多模光纤配合能够获得最佳传输特性的这种光模块被称为多模光模块,它可以传输多种模式的光。多模光模块由于模间色散较大而限制了传输数字信号的频率,所以一般用于短距离传输。
单模光模块和多模光模块的区别:
传输速率和距离—单模光模块和多模光模块都可以支持10G、40G传输,但是其传输距离却大不相同。多模光模块的最大传输距离约为550 m,而单模光模块的传输距离则可以达到10 km、40 km、80 km甚至更远。
价格—单模光模块中使用的器件是多模光模块的两倍,因此其价格比多模光模块稍贵。

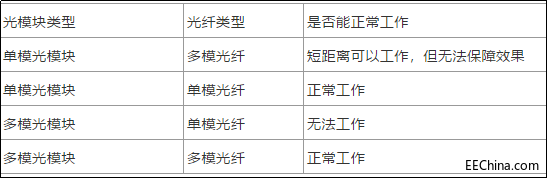

性能——一般来讲,单模光模块只能和单模光纤一起使用,多模光模块只能和多模光纤一起使用,不能混用。
功耗—多模光模块的功耗比单模光模块的功耗小。
应用范围不同
  多模光模块多用于传输速率相对较低,传输距离相对较短的网络中,如局域网等,这类网络中通常具有节点多、接头多、弯路多、连接器与耦合器的用量大以及单位光纤长度使用光源个数多等特点,使用多模光模块可以有效的降低网络成本;单模光模块多用于传输距离长,传输速率相对较高的线路中,如长途干线传输,城域网建设等。
波长不同

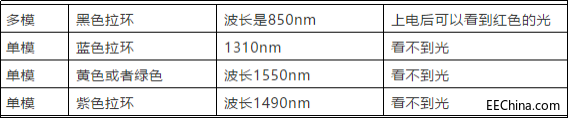

一般多模光波长为850nm,单模光波长则主要以1310nm和1550nm为主。多模光模块由于模间色散比较严重,只能用于短距离传输(SR);而单模光模块多用于LR、ER、ZR等远距离传输。通常情况下,传输距离在2km以下的,称为多模模块;传输距离在2km以上的,称为单模模块。


综上所述,单/多模光纤的区别主要在于传输距离、传输模式以及成本上;单/多模光模块需要与光纤配套使用不能混用。更多光纤、光模块资讯请访问易飞扬通信(https://www.gigalight.com/cn/)。
