Y电容是安规电容系列电容,也可称之为安全电容。在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。 这两个Y电容连接的位置比较关键。由于Y电容的耐压性能对保护人身安全具有重要意义,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

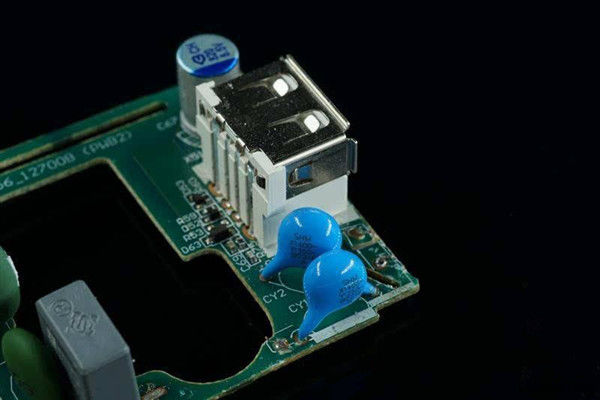

Y电容的位置:Y电容通常可放在。

1、 输入端和共模电感形成滤波器,LN分别对PE

2、 储能大电容正负端对PE

3、输出端对PE

4、变压器原副边跨接。

通常小功率电源就会单采用第4种接法,如果是ACDC converter,就要用Y1电容,因为原副边需要打3KVAC

如果原副边都有对PEY电容,注意此时两处Y电容通过PE串联,打AC高压的时候,会根据容值来分配电压选取Y电容时要注意这个。

Y电容的电容量必须受到限制,要求电容值不能偏大,而耐压必须较高。从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF

Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象。

Y电容,安规电容,安全电容,Y电容位置

Y电容通常可放在输入端和共模电感形成滤波器,LN分别对PE;储能大电容正负端对PE;输出端对PE;变压器原副边跨接,通常小功率电源就会单采用第4种接法,如果是ACDC converter,就要用Y1电容,因为原副边需要打3KVAC.
