嵌入式实时图像处理系统中SDRAM控制器的实现
发布时间：2010-11-17 15:51
发布者：designer
|

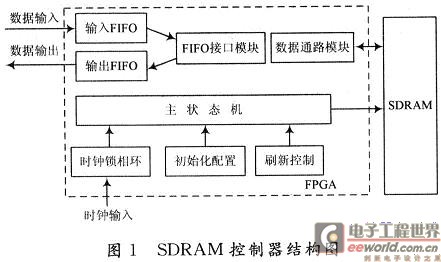

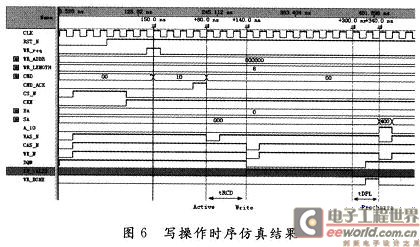

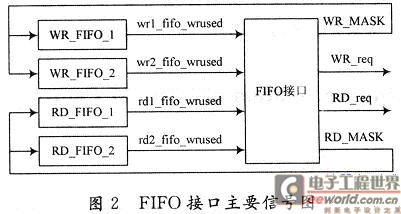

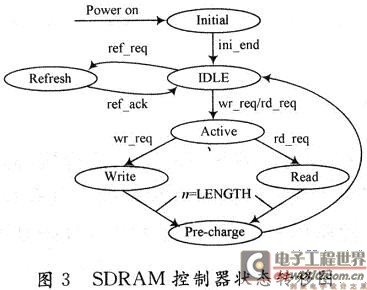

SDRAM作为大容量、高速度、低价格、低功耗的存储器件，在嵌入式实时图像处理系统中具有很高的应用价值，但其控制机制复杂，因此需要设计控制器，以简化系统对SDRAM的访问。虽然目前许多微处理器及DSP都提供了与SDRAM的直接接口，但这种通用控制器的执行效率很低，难以满足实时系统对速度的要求。鉴于此，介绍一种基于FPGA设计而实现高效SDRAM控制器的方案。结合实际系统，该方案将SDRAM配置为全页突发模式，并采用异步FIFO作为FPGA与SDRAM间的数据缓冲器。分析表明，全页突发操作模式能够很好地发挥SDRAM高速读写的性能；同时，设计成乒乓操作结构的异步FIFO，在保证数据连续性的同时，更能降低低速前端对高速SDRAM访问的影响。 1 SDRAM简介 1．1 SDRAM的特点 相对于其他存储器件，SDRAM具备以下特性。 (1)上电后必须通过一个初始化进程配置模式寄存器的值，以决定SDRAM的工作模式； (2)基于三极管和电容的存储结构SDRAM决定了必须对其定时执行刷新操作，以免数据丢失； (3)访问SDRAM时，先由Active命令激活要读写的Bank及行并锁存行址，然后在Read／Write命令有效时锁存列址。当访问当前Bank的其他行时，须先使用Pre-charge命令关闭当前行； (4)SDRAM的内部操作由命令控制，CS_N，RAS_N，CAS_N和WE_N在时钟上升沿的状态决定了具体的操作，Bank及行列地址线在部分操作中作为辅助参数输入。 1．2 全页(Full-page)模式突发操作 进行大量数据读写时，全页突发模式是充分利用SDRAM性能，提高读写速度的良好选择。 激活Bank的某一行后即可对该行进行读写操作。 写入数据在发出写命令的当前时钟周期即可有效，因此写操作可以在单周期内完成；而读出数据将在发出读命令之后CL(CAS Latency)时钟周期才能输出到总线，即随机读取单个数据至少需要1+CL时钟周期。可见，随机读操作会大大降低系统效率。若采用全页突发方式，对于列宽度为n的SDRAM存储器，整页输出所需的总周期数为2n+CL，平均单个数据输出所需周期为(2n+CL)／2n△1，由此读操作延迟对系统效率的影响可降至最低。 2 SDRAM控制器设计 实际的实时红外热成像系统采用了ISSI公司生产的型号为IS42S16160B的SDRAM作为数据缓存，其存储单元组织结构为4 Bank×8 192行×512列×16位。 SDRAM控制器主要由时钟锁相环模块、初始化模块、刷新计数模块、数据通路模块、输入／输出FIFO模块、FIFO接口模块和主控制器模块组成，如图1所示。  在该SDRAM控制器中，片上时钟锁相环模块的作用是将输入时钟倍频为所需要的时钟，并根据电路板布局进行移相，以保证在时钟上升沿准确采样命令及数据。初始化模块负责产生规定了时间、顺序和个数的控制命令对SDRAM进行配置，并在进程结束后发出ini_end信号，以启动主控制器。刷新控制模块的作用是每隔最长7．812 5μs发出刷新请求信号ref_req，并接收主控制器发出的ref_ack信号重置刷新计数器。数据通路模块用于控制数据的有效输入／输出。 由于系统对控制器中读写操作的数据连续性要求很高，且读写速度比较低，而控制器对SDRAM中读写操作的数据连续性并无要求，且读写速度很高，因此需要使用异步FIFO作为输入／输出缓存。输入／输出FIFO的数据宽度为16 b，深度可视系统需要而定，但应大于一次读写的数据长度LENGTH。另外，为配合SDRAM的全页突发模式，并充分发挥SDRAM高速读写的特点，FIFO采用了乒乓操作的流水线结构。现以输入FIFO为例，当某个输入FIFO写满LENGTH数据时，主控制器从该输入FIFO读出数据写入SDRAM，同时系统向另一个输入FIFO写入数据。 FIFO接口模块的主要信号如图2所示。其作用是将FIFO的状态信号转换为主控制器的读写请求信号，并控制切换输入／输出的两个FIFO。以向SDRAM写入数据为例，若某个输入FIFO的写人数据个数标志信号in_wr_used与LENGTH相等，则向主控制器发出写SDRAM请求，并将该输入FIFO中的LENGTH数据一次写入SDRAM，同时控制系统向另一个输入FIFO写入数据。  SDRAM支持多种工作模式，将其全部包含在主控制器状态机中会大大增加设计难度，并降低运行速度。考虑到一些模式在实时图像处理系统中并不需要，所以对SDRAM主控制器韵状态进行了简化，如图3所示。  对该主控制器有以下两点需要说明： (1)器件仅在上电后进行一次初始化配置，进入正常工作状态后就不再改变工作模式。初始化时序仿真结果，如图4所示。  (2)当SDRAM工作在全页突发模式时，读写操作所访问的地址将在页内循环，直至收到Burst-Termi-nate命令或Pre-charge命令。由于在Burst-Termi-nate命令后还需发出Pre-charge命令，才能保证芯片正常工作，因此设计采用了Pre-charge命令终止页模式。为保证LENGTH数据中正确读出或写入SDRAM，发出Pre-charge命令时必须满足一定的时序要求。对于读操作，Pre-charge应在最后一个有效输出数据之前CL-l时钟发出；对于写操作，Pre-charge应在最后一个有效输入数据之后tDPL时间发出。图5和图6给出SDRAM控制器的读写操作时序仿真结果，其中，OUT_VALID及IN_VALID信号分别表明输出及输入数据有效。   3 结 语 针对实时图像处理系统的特点，定制SDRAM控制器。在Altera公司的主流芯片Cyclone II(EP2C70F896C6)上成功地使用了Verilog HDL编程语言，其占用355个逻辑单元(不到FPGA总逻辑资源的1％)；4个M4K块和1个PLL锁相环。在320×240的实时红外热成像系统中，该SDRAM控制器的工作状态良好，并可通过改变LENGTH参数而方便地用于任意分辨率的实时图像处理系统中，可移植性强。 |
