H.264视频压缩方案模/数转换前端MAX9530（Maxim）
发布时间：2010-11-9 18:14
发布者：嵌入式公社
|

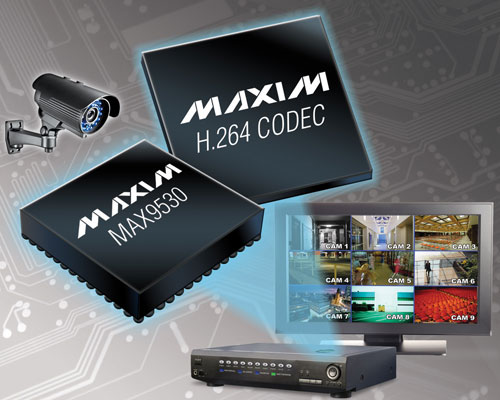

Maxim扩展其数字视频信号通道的解决方案，推出4通道模/数转换前端MAX9530，可将模拟视频和音频信号转换为压缩处理所需的数字格式。片内集成存储器控制器，支持多种输出格式，包括：直接连接至Maxim H.264处理器系列产品的最优格式。器件无需竞争方案中常见的昂贵的FPGA或接口逻辑电路。 与Maxim的MG3500 H.264视频处理器配合使用时，MAX9530能够提供压缩处理所需的优异的系统视频质量，并可将每通道BOM成本降低超过1美元。MAX9530因而可用于新一代多摄像头安全DVR系统，此类应用要求端到端单源方案具有优异的视频质量、富有竞争力的价格以及较短的上市时间。 满足安全DVR应用的价格目标 在视频安全市场中，大规模系统往往具有上百个模拟CCTV视频摄像头和麦克风，每个设备都需要经过模/数转换与后续的数字压缩、记录电路连接，并通过IP网络传输。为满足此类市场对价格的定位，系统设计人员需采用性价比较高的方案实现多个视频和音频通道与H.264视频处理器的连接。 一般情况下，设计人员需要使用FPGA来连接视频解码器与H.264视频处理器。FPGA的单片价格大约在5美元，对于大规模系统来说会增加数百美元的安装成本。 Maxim针对数字视频压缩应用的端到端方案 MAX9530无需上述接口电路即可与Maxim的MG3500和其它H.264视频处理器直接连接。器件可以提供4通道模拟视频和音频输入所需的所有数字转换功能。 与MG3500配合使用时，MAX9530可提供完备的“模拟至经过压缩的数字”视频/音频信号通道。这种两芯片、端到端方案可使系统设计人员极大地简化安全DVR系统的设计难度、降低成本。 MAX9530内置的存储器控制器可实现与视频处理器的直接连接，该控制器将4个通道的信号汇集成单通道最优格式的数据流，用于H.264压缩处理。与其它的4通道解码器依赖压缩引擎将4通道数据分别进行格式转换并压缩的方式不同，MAX9530会预先自动完成该功能，以保证视频处理器的关键性能。 无与伦比的视频质量 对于任何接受模拟视频/音频输入并进行数字处理的系统，模/数转换(视频解码和音频转换)是信号通路的第一个环节。视频解码器和音频ADC的性能对于后续压缩和处理环节的视频和音频质量是至关重要的。 MAX9530的54MHz 10位ADC、差分输入、视频均衡器以及业内领先的通道内串扰(> 60dB)等特性可提供无与伦比的视频质量。差分模拟输入可改善大密度数字电路板的噪声抑制能力，简化系统布局和设计。此外，器件独特的4通道数字均衡功能可补偿每路视频输入的高频损耗，保证长距离电缆应用中的信号完整性。 关键特性概述 • 4通道NTSC/PAL视频解码器，带有54MHz、10位ADC和5线滤波器 • 灵活的视频输出具有27MHz/54MHz/108MHz的字节或帧交织模式 • 4通道音频ADC具有48kHz/16位捕捉和采样率转换 • 2通道模拟音频输出 • 通过I²S接口实现数字音频输入/输出 • 多芯片级联配置可实现直接连接 • 每个视频通道具有独立的自动均衡处理功能 • 每个视频通道具有各自的视频缩放电路 定购信息 MAX9530工作在0°C至+70°C商业级温度范围，采用12mm x 12mm、196引脚CSBGA封装，是同类产品中尺寸最小的器件。现可为符合要求的客户提供样品和评估板，更多信息请访问china.maxim-ic.com/Video-SoC。
Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
