150°C工作的100V 隔离型反激式DC/DC控制器 LT3748（LTC）
发布时间：2010-11-4 20:07
发布者：嵌入式公社
关键词：
反激式
|

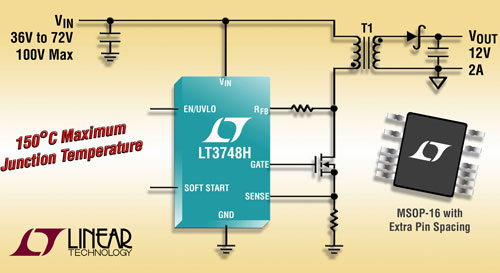

凌力尔特公司 (Linear Technology Corporation) 推出高输入电压隔离型反激式 DC/DC 控制器 LT3748H，在结温高达 150°C 工作时有保证。该器件极大地简化了隔离式 DC/DC 转换器的设计，因为输出电压是从主端反激信号中检测到的，所以无需光隔离器、第三绕组或信号变压器来实现反馈。LT3748 在 5V 至 100V 的输入电压范围内工作，并驱动一个外部 N 沟道功率 MOSFET，从而非常适用于种类繁多的汽车、工业、电信和数据通信应用。 LT3748 以边界模式、电流模式控制开关电路工作，从而在整个电压、负载和温度范围内实现 ±5% 的典型调节。与功能相同的连续传导模式设计相比，边界模式还允许使用较小的变压器。输出电压非常容易由两个外部电阻器和变压器匝数比设定。数据表中指出几种现成有售的变压器可用于多种应用。高集成度以及边界模式操作的运用可为传统上难以解决的隔离式供电问题提供了简洁的应用解决方案。 其他特点包括用于 IC 电源的内置低压差稳压器、可编程软启动、欠压闭锁、可调电流限制和输出电压温度补偿。 LT3748H 采用小型 MSOP-16 封装，但去除了 4 个引脚以实现额外的高压引脚间隔。千片批购价为每片 3.71 美元。如需更多信息，请登录 www.linear.com.cn/3748。
性能概要：LT3748H • 保证工作在 -40°C 至 150°C 的结温范围 • 5V 至 100V 的 VIN 范围 • 无需光隔离器、变压器或第三绕组实现反馈 • 驱动外部 N 沟道功率 MOSFET • 电流模式控制 • 边界模式工作 • 用两个外部电阻器设定 VOUT • 采用现成有售的变压器 • 可编程软启动 • 可编程欠压闭锁 • 输出电压温度补偿 |
