品佳力推应用于智能侦测的英飞凌超低功耗24GHz雷达传感器

发布时间:2017-5-4 14:17    发布者:eechina
关键词: 雷达 , 传感器
大联大旗下品佳力推应用于智能侦测的英飞凌(Infineon)BGT24LTR11超低功耗24GHz雷达传感器,其具有低复杂度、低功耗、尺寸较小的特点。

大联大品佳推出的英飞凌 BGT24LTR11是一颗硅锗制成雷达收发整合IC,使用基频24GHz VCO,工作频率应用在24.0GHz to 24.25GHz ISM频段,专为都卜勒雷达应用设计,不须外接外部PLL即可把发射系号维持在ISM频段中,也可以使用在其他种类调变技术,如FMCW或者FSK雷达。

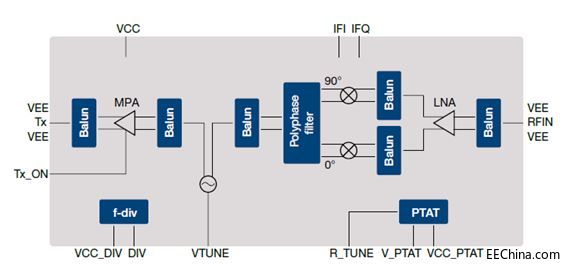

图示1-大联大品佳推出的英飞凌BGT24LTR11超低功耗24GHz雷达传感器系统架构图

该器件可使用内部PTAP电路把VCO频率维持在ISM band;频率稳定可不须外加外部PLL或谐调电路。可利用一颗外部电阻来改变频率,在高低温度下都能有稳定的频率表现。

图示2-大联大品佳推出的英飞凌BGT24LTR11在高低温度下稳定的频率表现

方案特点
• 16 pin接脚,无铅符合RoHS规范TSNP包装。(2.4 x 2.4 x0.73 mm3)
• MMIC收发IC
• 整合低相位噪声VCO
• 内建温度补偿电路提供VCO稳定频率
• 低功率消耗
    - 115mW(收发工作状态,3.3V)
• 内建ESD保护电路
• 单端射频RF和中频IF架构
• 单一电源3.3V

提供简易开发工具
• 芯片频估板可量测基本特性(EVAL_BGT24LTR11_BOARD)
• 展示工具组可呈现24GH雷达移动侦测能力(Sense2GoL)

方案应用
• 智能的移动侦测传感器
    - 比PIR更精准的移动侦测
    - 可操作在不良的环境状况下
• 最小的包装可使用在工业移动应用如:
    - 大楼和家庭自动化应用(IoT)
    - 自动开门或照明应用
    - 机器人应用
    - UAV–无人机高度侦测应用
