快点PCB原创∣Cadence16.6软件如何演示背钻方法?

发布时间:2016-8-29 11:23    发布者:mwkjhl
关键词: 快点PCB设计


快点PCB大神郭大侠(PCB设计高级工程师,常驻华为技术有限公司项目经理)在上期的文章中提到了加工工艺--背钻,那么Cadence16.6软件如何演示这个方法呢?


背钻前的安规设计

PCB走线到背钻孔边缘距离≥10mil
背钻孔径(D)=钻孔直径(d)+10mil

背钻孔距内层图形推荐≥0.25mm,距外层图形推荐≥0.3mm。
背钻孔到背钻孔的距离≥0.25mm。

步骤一:规则设定

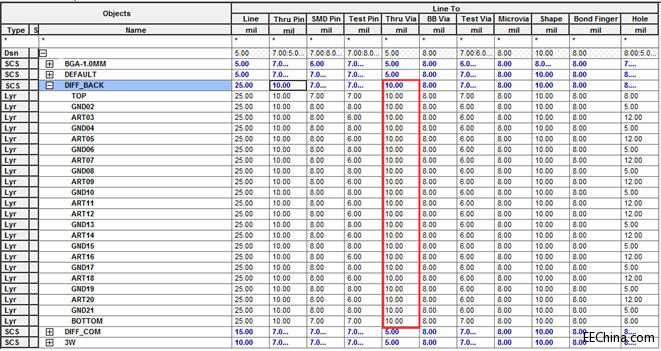

Diff_back 信号单板上使用的是via8-gen的过孔,孔盘为直径18,孔径为8mil,按照安规要求布线距离背钻孔边缘距离≥10mil(可以根据板厂实际加工能力调整),不在背钻层范围内的可以按照常规要求设置



步骤二:确定STUB长度范围

首先根据设计的叠层在 PCB 的 stack-up 里输入叠层参数

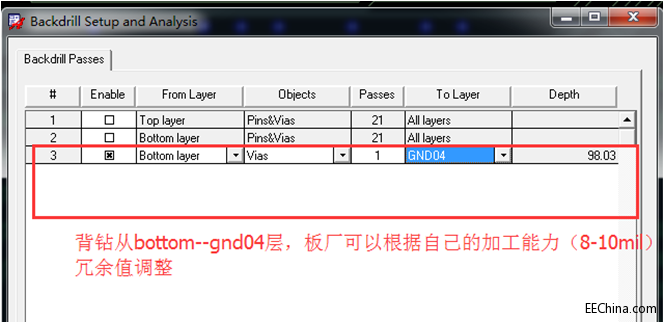

步骤三:Manufacture→NC进入backdrill分析设置

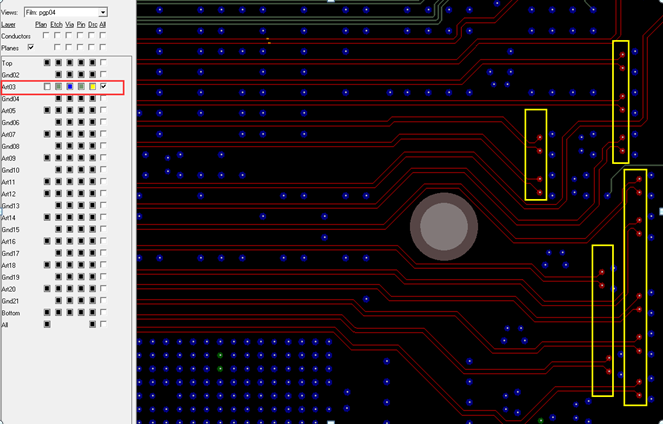

以03层的高速信号为例,按照常规的背钻深度03层做背钻处理,背钻深度要预留8-10mil的余量,防止加工进度误差带来的带来的贯穿信号层



步骤四:

1.添加 Backdrill_max_pth_stub 属性-----Backdrill 的过孔的 trace net


2.生成钻带文件,勾选Inlude backdrill

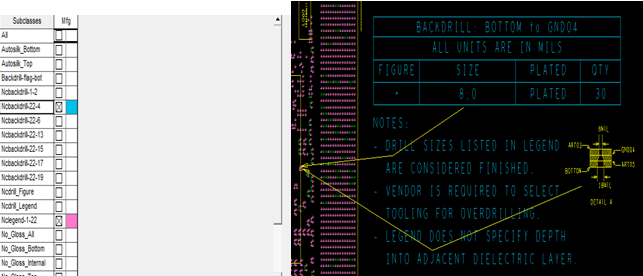

3.打开背钻孔层22-04.drl,添加背钻符号
