运算放大器为什么要调零？
发布时间：2016-6-12 10:21
发布者：designapp
|

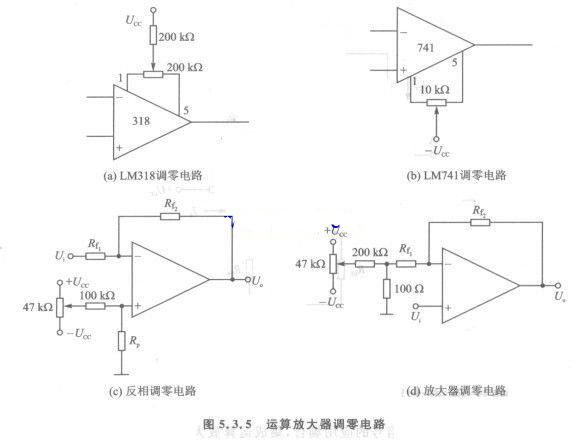

在需要放大含有直流分量信号的应用场合，BUL128A集成运算放大器必须进行凋零，即对运放本身(主要是差分输入级)的失调进行补偿，以保证运放闭环工作后，输入为O时，输出也为O。 有的运放已经引出有补偿端，只需按照器件手册的规定接人调零电路即可，如LM318、LM741的调零电路分别如图5.3.5(a)、(b)所示。调零必须细心，千万不要使电位器的滑动端与地线或电源线相碰，否则会损坏运放。 对于没有设调零端的运放，反相和放大器调零电路可分别参考图5.3.5(c)和图5.3.5(d)所示的调零电路进行调零。调零时，将电路的输入端接地，用万用表直流电流挡或示波器的DC耦合挡接在电路的输出端，调节电位器，使输出为0。在此要指出的是，新设计的运放对称性好，失调小，没有调零端，加有深负反馈时，可以靠深负反馈抑制零点的漂移，失调几乎看不出来，在要求不太高时，可以不调零。还有一些运放(如斩波自稳零运放)是不需要调零的。  当集成运算放大器应用于只需要放大交流信号的场合时，为简化供电电路，运放可以采用单电源(正或负电源)供电，此时可以选用单电源供电的运放(如LM324)，也可以将双电源供电的运放单电源供电应用。此时必须注意，静态时集成放大器的两输入端的静态电位要相等，并且为了使运放的静态工作点处干线性区的中心以获得最大动态范围，应将运放的输入、输出端偏置在供电电源值的一半。 |
