Intersil多相55V同步升压控制器简化汽车电源系统设计
发布时间：2016-3-2 15:55
发布者：eechina
|

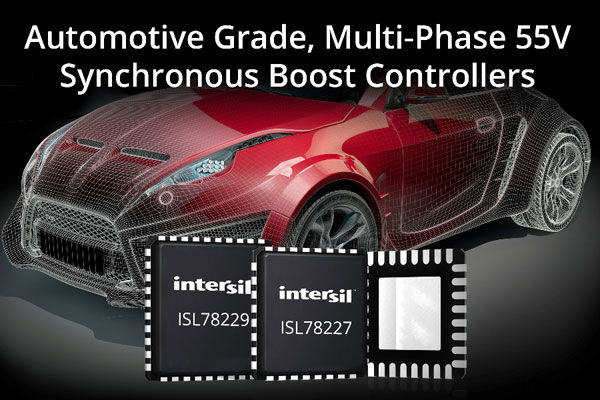

高度集成的ISL78227和ISL78229实现更小更可靠的设计 Intersil公司推出两款集成了高边和低边MOSFET驱动器的新型55V双相同步升压控制器--ISL78227和ISL78229。作为业内最可靠和高度集成的升压控制器，这两款产品可以帮助简化大功率汽车应用的设计。在12V电池供电下，这两款器件可以将输出电压升至24V、36V或48V，为优质200W - 800W中继线（trunk）音频放大器、起-停系统和前大灯LED灯串。这两款控制器还可以满足工业和电信应用的苛刻要求，在这些应用中，步升DC/DC转换器必须以小尺寸提供大功率。
ISL78227和ISL78229支持模块化设计，可满足系统对功率和热管理的可扩展性要求。它们支持5V- 55V宽输入/输出电压范围，并提供高于95%的效率，以减少功率损耗和热耗散。对四相应用交错使用两种控制器能够有效地使输出功率加倍并减少输入/输出纹波，使电源设计工程师能够使用更小的电容，从而节省电路板空间和降低物料成本。众多保护特性使ISL78227和ISL78229能够适应几乎任何工作条件。其独有的软接通（soft-on）功能确保能够从断续导电模式（DCM）平滑地转换到完成软启动后的连续导电模式（CCM），从而保证电源在所有条件下都能安全启动。 ISL78227和ISL78229还提供独有的包络跟踪特性，用于在运行中（on the fly）动态地调整或“升降”输出电压，以满足所有系统负载需求。例如，只要电池供电低了，就必须限制诸如音频放大器等各种元件的功率消耗，尤其是在发动机已关闭而收音机还开着的情况下。诸如起-停系统重启发动机等瞬态事件也要求在运行中进行电压调整。为了简化获得ISO 26262汽车安全完整性等级（ASIL）评级的任务，ISL78229提供了一个用于高级控制、遥测和诊断的数字PMBus接口。拥有片上PMBus接口消除了对用于配置故障类型、系统恢复和监测的专用遥测电路的需要。观看ISL78227/29解决方案视频。 Intersil公司精密产品高级副总裁Philip Chesley表示：“ISL78227和ISL78229适合大功率步升应用，不仅以小尺寸提供高效率，还提供了多层电源保护。创新特性、集成式跟踪和PMBus选项的独特组合，为客户的高压设计提供了可靠和易于使用的解决方案。” ISL78227和ISL78229的主要特性和规格 • 提供5V - 55V输入/输出电压范围，并可承受高达60V的瞬间电压； • 支持同步或标准升压拓扑，使用峰值电流模式控制来实现带有可调节斜坡补偿的快速线路响应； • 可配置为单相、双相和四相工作模式，帮助实现高效率； • 50kHz - 1.1MHz可调节开关频率和外部同步； • 两层过流保护，防止电感电流激升（run-away）造成系统损害； • 负电流保护，防止产生大电流损坏高边FET； • 平均电流限制允许短暂重负载期间的大电流，并防止长时间大电流而造成过热； • 软接通功能提供从软启动到CCM模式下的完全工作状态的平滑过渡； • 自适应和可编程死区时间控制，可防止击穿电流； • 可选择二极管仿真和相降，可以优化轻负载效率； • AEC-Q100认证，-40°C 至 +125°C工作温度范围； • 可润湿侧翼（wettable flank）QFN封装支持光学检查（optical inspection）焊接点，帮助降低制造成本 PowerNavigator GUI可简化数字电源设计 Intersil的PowerNavigator软件可简化ISL78229的PMBus配置、验证、监控和遥测。此工具使改变数字电源设计的特性和功能变得很容易，而且无需编写任何代码。下载PowerNavigator GUI和观看教学视频请登录：www.intersil.com/powernavigator。 ISL78227和ISL78229可与ISL78206 40V/2.5A同步降压控制器、ISL78310 1A LDO和ISL78233 3A同步降压稳压器结合使用，提供用于汽车音频放大器电源的完整电源解决方案。 供货 ISL78227 55V同步升压控制器现已供货，产品采用5mm x 5mm 32引线WFQFN封装。ISL78227EV1Z评估板也已供货。欲知更多信息请访问：www.intersil.com/products/isl78227。 带有PMBus的ISL78229 55V同步升压控制器现已供货，产品采用6mm x 6mm 40引线WFQFN封装。ISL78229EV1Z评估板也已供货。欲知更多信息请访问：www.intersil.com/products/isl78229。 |
