用于车载USB供电的NCV8852（二）

发布时间：2015-11-12 15:36 发布者：designapp

关键词： USB供电 , NCV8852 , Buck

　　7.输出电容的选择

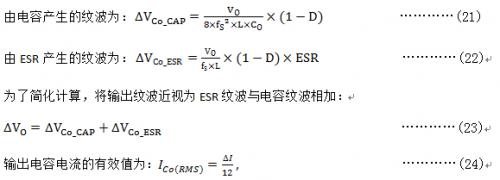

　　输出电容纹波主要由两部分组成，一部分为电容ESR产生的纹波，另一部分为电容产生的纹波。
　　

　　如果选取电解电容，需要保证输出电容电流的有效值要小于电解电容允许的最大纹波电流。
　　选取22uF的瓷片电容，ESR产生的纹波可忽略，则输出纹波为：
　　

　　8.输入电容的选择忽略电感电流纹波，输入电容电流的有效值为：
　　

…………(25)

　　如果选择电解电容，需要保证输出电容电流的有效值要小于电解电容允许的最大纹波电流。
　　9.反馈电阻根据公式：
　　

…………(26)

　　VFB=0.8V，选取RFB1=10K，则RFB2=52.5K
　　10.补偿电路的设定
　　NCV8852采用峰值电流模式控制。

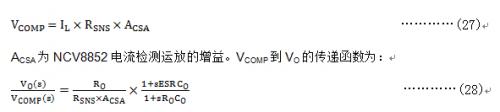

　　考虑简化的峰值电流模型(不考虑斜坡补偿)。如图5所示：
　　

　　图5.简化的峰值电流模型RO为等效的负载电阻。
　　

　　系统有一个极点，和一个零点。如果用瓷片电容，则可以忽略由ESR产生的零点。

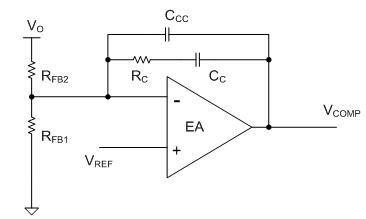

　　NCV8852采用的电压型运放，其反馈电路如图6所示。
　　

　　图6. NCV8852输出电压误差放大器写出VO到VCOMP的传递函数
　　

…………(29)

　　除去零点处的极点，还有一个零点和一个极点，如果不接CCC，则只有一个零点。
　　通常当系统的增益曲线，能够以-1斜率(-20db/dec)穿越0db线时，可以获得较好的相位欲度。为此需要满足
　　

：…………(30)

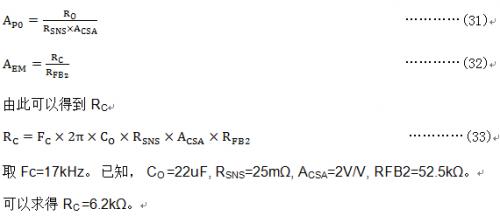

　　Fc为系统开环传递函数的穿越频率，通常取为开关频率的1/6以下， FRC为主电路传递函数的极点的频率，AP0为主电路传递函数的低频增益，AEM为反馈电路传递函数的中频增益。
　　

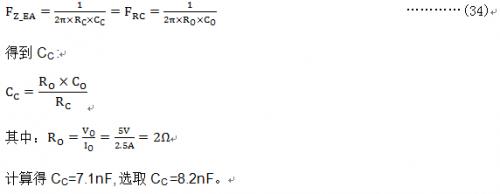

　　反馈电路的零点要放在主电路的极点附近，所以有：
　　

　　其中：计算得CC=7.1nF，选取CC =8.2nF.因为电路采取用瓷片电容，所以不用去消除由ESR造成的零点。CCC不接。如果采用的是电解电容则需要把反馈电路的极点放到主电路ESR零点附近。可根据下式计算CCC
　　

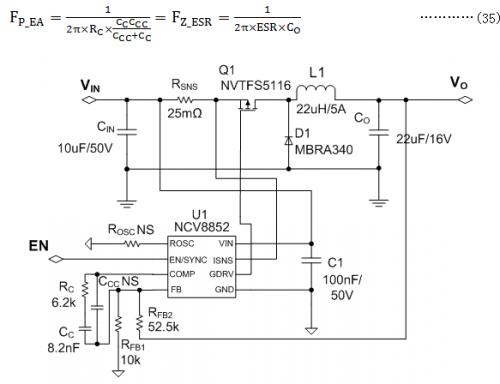

　　图7. NCV8852 5V，2.5A车载USB电源设计实例电路图
　　表1，图7设计实例的主要元件清单
　　

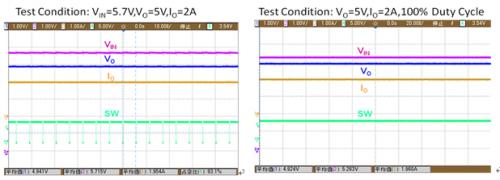

　　图8. NCV8852电路实测工作波形
