下面介绍的即是与之配套的通用充电电源,当然也适用于太阳能电池。
这个电源一是针对蓄电池的充电,可输出3V、6V、9V、12V电源;二是利用成品逆变器,输出交流220V电源。

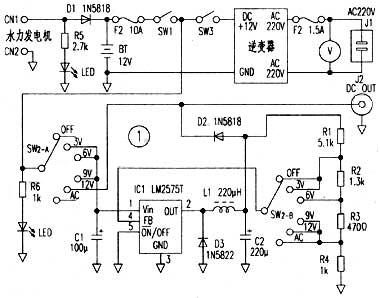

电源电路见图1。图1中逆变器采用市售车载12V/~220V、130W逆变器;低压直流部分采用了开关稳压集成电路LM2575T,其最大输入电压为40V,T0-220封装。其工作原理从略。

由于水力发电机的输出功率随水流的能量不同而不稳定,故先对蓄电池BT充电,再通过蓄电池输出电能。这里选用了12V/7.2Ah的蓄电池,实测结果:叶轮转数为1.5rps时,充电电流约200mA,从空的状态到充满电的时间为43h。因此若利用夜间充电12h,约可提供12hx0.2A=2.4Ah≈30Wh的电能。
  图中,D1为防逆流二极管,防止蓄电池电流向发电机倒灌;D2也是防逆流二极管,防止在输出12V时电流向IC1倒灌。根据计算式Vout=1.23(1+Ry/Rx)可求出决定不同输出电压的R1、R2、R3、R4的值(图2);因为D2的正向压降约0.5V,故各挡输出电压值应加上这个0.5V,即:

9+0.5=1.23[1+(R1+R2+R3)/R4]
6+0.5=1.23[1+(R1+R2)/(R4+R3)]
3+0.5=1.23[1+R1/(R2+R3+R4)]

当R4=1KΩ时,计算得R1=5kΩ、R2=1.26kΩ、R3=0.46kΩ,分别取标称值5.1kΩ、1.3kΩ、470Ω。

IC1外接二极管D3选用3A/40V的肖特基二极管。

输出端的电压表用以指示输出电压,由于该逆变器输出波形非正弦波,此表不能正确指示电压值;当输出220V时,指示电压值约150VRMS。
