凌力尔特推出电流模式、固定频率 SEPIC / 升压型 DC/DC 转换器 LT8495
发布时间：2015-5-21 10:51
发布者：eechina
|

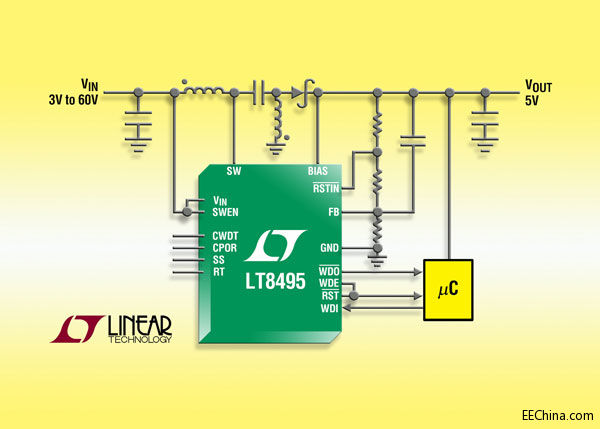

具 9µA 静态电流、适合汽车应用的 2A、70V SEPIC / 升压型转换器包括上电复位功能和看门狗定时器 凌力尔特公司 (Linear Technology Corporation) 推出电流模式、固定频率 SEPIC / 升压型 DC/DC 转换器 LT8495，该器件具内部 2A、70V 开关。仅为 9µA 的超低静态电流使该器件非常适合始终保持接通的汽车系统，其集成的上电复位 (POR) 和看门狗定时器提供了汽车及工业应用所需之增强的系统可靠性。LT8495 在 2.5V 至 32V 的输入电压范围内启动，一旦开始运行，就在 1V 至 60V 输入范围内工作，这使该器件适合输入电源从单节锂离子电池到汽车输入的多种应用。LT8495 可配置为升压、SEPIC 或反激式转换器。其开关频率可通过单个电阻器编程在 250kHz 至 1.5MHz 范围，从而最大限度减小了外部组件尺寸。耐热性能增强型 TSSOP-20E 封装与纤巧外部组件相结合，可确保构成占板面积非常紧凑的解决方案，同时降低了解决方案成本。 LT8495 以 SEPIC 配置工作时，内部高效率 2A 开关提供高达 83% 的效率。采用双电源引脚 (VIN 和 BIAS) 的独特设计使该器件能够用效率最高的电源工作，从而在多种条件下优化了效率。对 SEPIC 拓扑而言，LT8495 能够以高达 60V 的输入电源电压工作，而在具穿越保护的升压型和反激式拓扑中，则能够高达 32V。复位和看门狗超时周期可运用外部电容器独立地调节。其他特点包括可耐受 FMEA 的封装、可编程软启动和过热停机保护。 LT8495 采用耐热性能增强型 TSSOP-20 封装，千片批购价为每片 2.95 美元。工业温度 (–40°C 至 125°C) 版本也已供货。两种版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT8495。 照片说明：2A、70V SEPIC / 升压型 DC/DC 转换器
性能概要：LT8495 • 宽输入电压范围：~1V 至 60V (启动为 2.5V 至 32V) • 低纹波突发模式 (Burst Mode®) 工作 o 12VIN 至 5.0VOUT 时 IQ 为 9µA o 输出纹波 (典型值 <10mV) • 双电源引脚： o 提高效率 o 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命 • 集成 2A/70V 电源开关 • 可编程看门狗定时器能够在 VIN 电源被拿掉时运作 • 可编程加电复位定时器 (POR) 具 RST 功能以用于低至 1.3V 的输入电源 • 在 TSSOP 封装中可耐受 FMEA 故障 • 固定频率 PWM、SEPIC /升压 / 反激式拓扑 • 可编程开关频率：250kHz 至 1.5MHz • 可在 SWEN 和 RSTIN 引脚上进行欠压闭锁 (UVLO) 编程 • 可利用一个电容器进行软起动编程 • 20 引线 TSSOP 封装 |
