品佳推出基于NXP器件的 ZigBee智能照明解决方案
发布时间:2015-4-21 15:23
发布者:eechina

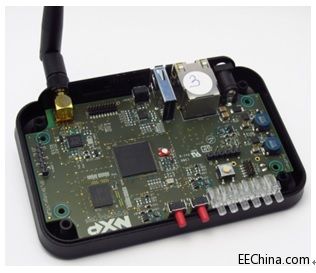

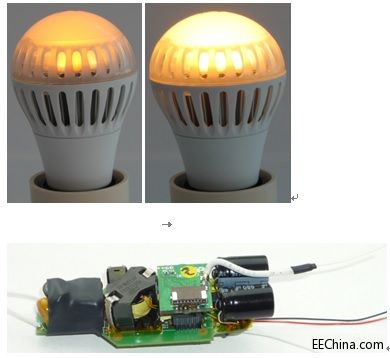

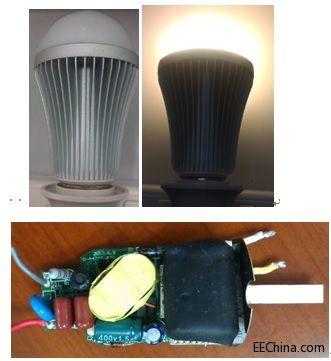

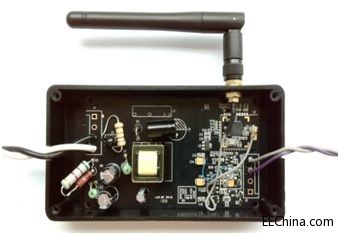

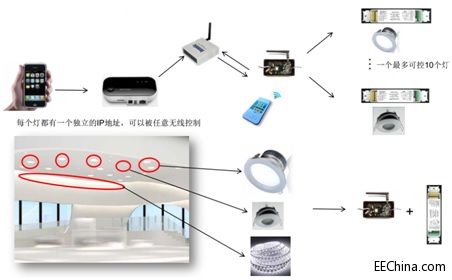

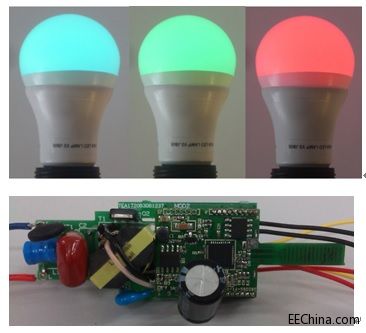

大联大旗下品佳推出基于NXP 超低功耗、高性能ZigBee/Jennet-IP无线微控制器---JN5168和SSL驱动器SSL21xx/SSL8001T 的ZigBee智能照明解决方案。通过该方案,可以确保每一颗灯都有其独立的IP地址,进而通过智能手机、移动互联终端、智能家居控制面板、电脑等产品来对灯光进行开关、调光、变色、分组等功能的控制。 大联大品佳代理的NXP JN5168无线模块可支持多个网络堆栈(包括ZigBee Home Automation、ZigBee Light Link、ZigBee Smart Energy、JenNet-IP™和RF4CE);提供极低的发送和接收功耗;所有模块均采用256 kB的闪存、32 kB RAM和4 kB EEPROM,以及同类最佳低功耗睡眠模式;SPI接口可连接其他外部闪存,用于需要更新无线固件的应用以及所有其他主要功能和芯片I/O,如可以访问I2C、ADC、UART和PWM。 图示1-大联大品佳NXP ZigBee智能照明系统灯泡内部原理图 大联大品佳NXP JN5168和SSL21xx/SSL8001T ZigBee智能照明解决方案特色: • 方案中集成了无线IP连接功能、节能照明技术和功率转换技术,这将改变灯光的设计、控制和管理方式; • 方案选用超低功耗待机SSL电源控制器,空载功耗为10mW; • 无须布线,安装时间与标准照明系统几乎相同; • 系统BOM中元器件数量少、成本低; • 高度个性化的智能照明,在您需要的时间和场所打开或关闭灯光,选择适合自己的亮度,同时还可节能、减少电费开支; • 每一颗灯都有其独立的IP地址,可通过IP地址进行监视和控制,价格也极具竞争力; • JN5168可运行协议栈和应用程序的单芯片无线微控制,内部相当于集成2.4GHz RF(2.4GHz的IEEE 802.15.4标准的集成式RF收发器、RX电流:18mA、TX电流:15mA、接收器灵敏度:-95dB、发射功率:2.5dB、MAC加速、CRCs、地址校验、自动应答、定时器)和32bit CPU(32位RISC CPU实现高性能和低功耗, 4 至 32MHz主频可调,低功耗工作模式)。 图示2-大联大品佳NXP ZigBee智能照明系统示意图 图示3-大联大品佳NXP ZigBee智能照明Demo图-单调光LED(JN5168+SSL21083) 图示4-大联大品佳NXP ZigBee智能照明Demo图-可调色温LED灯(JN5168+SSL2129AT) 图示5-大联大品佳NXP ZigBee智能照明Demo图-RGB LED灯(JN5168+SSL8001T) 图示6-大联大品佳NXP ZigBee智能照明网关图-(JN5168+LPC3240) 图示7-大联大品佳NXP ZigBee智能照明IoT Box |
