T/R组件自动测试系统

Acery

系统概述

T/R组件是相控阵雷达的关键部分，它的性能会对整个雷达系统的性能产生直接和关键性的影响，如雷达发射信号的波束成形、测向精度及系统稳定性等。

T/R组件是包含了微波开关、功率放大器、低噪声放大器、移相器、电源、馈电网络等部分的复杂电路系统。从技术层面上说，它覆盖微波电路、数字控制电路诸多方面。高性能 T/R组件对电路器件的性能参数、机械结构、电磁兼容性能、稳定性都有很高要求。当前，对 T/R组件的测试也从原先的手工测试，步入到了半自动、自动测试。

系统特点

克服了T/R组件测试中的技术难题

脉冲网络仪用于T/R组件测试时，需要解决诸多问题: 比如开关视频馈通干扰、外置处理电路带来的功率补偿、功率修正、互连稳定等，并且在脉冲状态下进行校准会引入新的测试误差。

是德 PNA-X 采用最新X 参数测量技术，可以完成脉冲状态下 X 参数校准，从而使参数的测量稳定性和精度都有保证。采用选件008，还可以实现窄脉冲下的 X 参数测试。除了 X 参数，其它参数的测量还需要对开关矩阵进行控制、对系统的损耗进行补偿。

实现了收发组态的控制, 以及与射频测试的同步

T/R组件自动测试系统提供64路的数字IO，用于控制测试期间的相位和增益，同时也提高多达4路的脉冲同步(支持内部触发及外部触发)信号。控制信号可以任意连接，输出采用78Pin分配接口或数字IO连接盒。

测试速度快、精度高

由于T/R组件电路复杂，相位以及增益状态多(采用5位移相器和5位衰减器时总有 1024 种状态)。传统测试需要使用手动拨开关来转换不同的状态，并根据仪器的测试结果来记录数据；在测量多个模块后，根据记录结果做幅相一致性比较。整个过程耗时巨大并且容易出错。

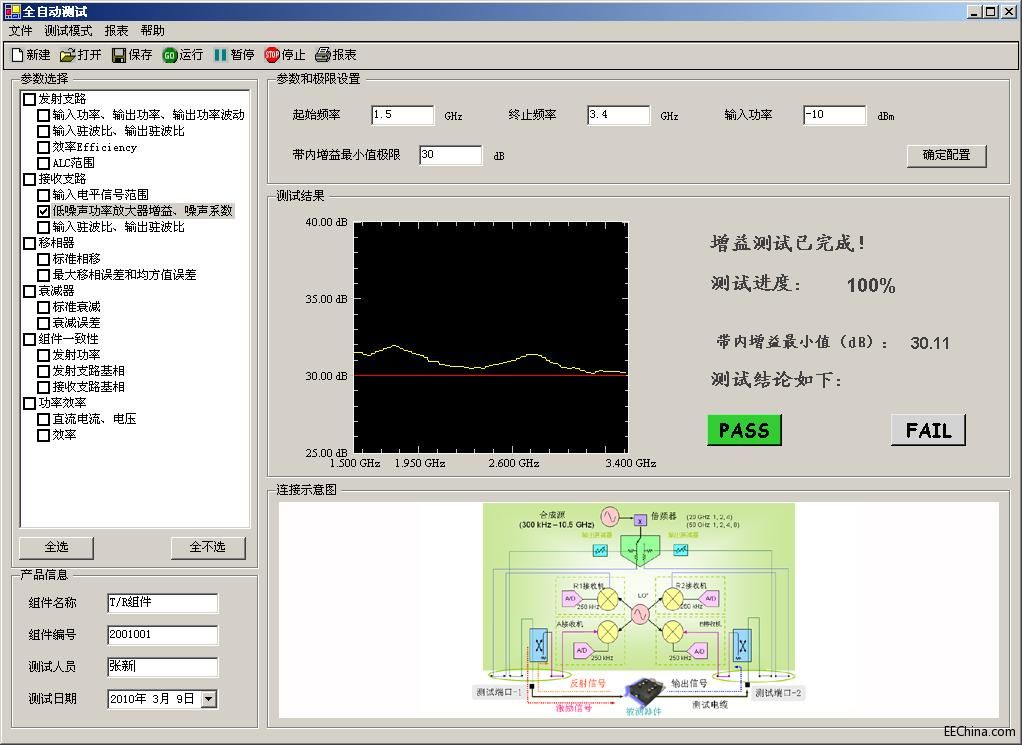

T/R组件自动测试系统通过简单的设置就可以自动切换不同的状态，从而实现 T/R 组件的快速测试，并保存各个测试结果。内置的数据管理和分析功能可以对同种类型的组件做幅相一致性比较分析。

系统组成

N5244A	脉冲矢量网络分析仪， 43.5 GHz
M9370A	网络分析仪
M9375A	网络分析仪
N4692A	ECal电子校准件
E8267D	信号源， 44 GHz
N5183A	微波模拟信号发生器
N5182A	射频矢量信号发生器
M9381A	矢量信号发生器
M9380A	模拟信号发生器
E4447A	频谱分析仪， 42.98 GHz
N9010A	信号分析仪
N9030A	信号分析仪
M9290A	信号分析仪
N1911A	脉冲功率计， 40 GHz
N1913A	功率计
N1921A	功率传感器
N848XA	功率传感器
DSO91304A	示波器， 带宽 13 GHz， 采样率 40 GSa/S
N670X	电源， 输出功率 50 W ~ 400 W 可选
85332B	开关等微波附件
8765B	SPDT开关
87104B	SP4T开关
87106B	SP6T开关
89601B	矢量信号分析软件
N8975A	噪声系数表
R347B	波导噪声源
N4002A	智能噪声源
E5052B	信号源分析仪
