基于CPLD芯片EPM7128设计数据合并转换器
发布时间：2010-6-28 10:41
发布者：zealot
|

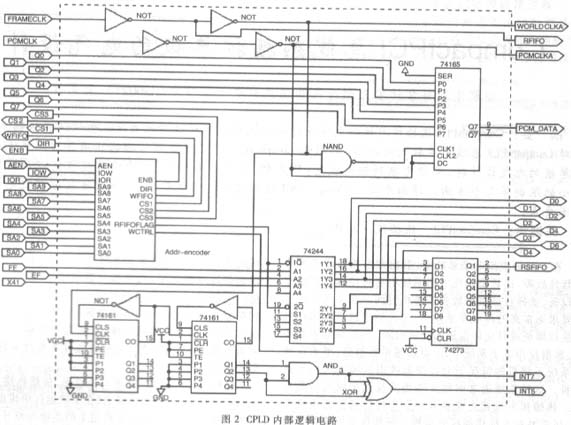

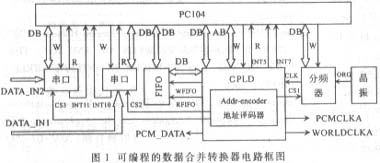

数据交换机的传送速率很高，当其和串行口通信时，在发送前把数据分为两部分分别发送到串行口，然后经过数据合并转换器把各个串行口的数据合并在一起并转换成PCM流。本文介绍了基于CPLD芯片EPM7128设计的数据合并转换器。 1 数据合并转换器硬件电路 1.1 主要硬件简介 EPM7128是可编程的大规模逻辑器件，为ALTERA公司的MAX7000系列产品，具有高阻抗、电可擦等特点，可用门单元为2500个，管脚间最大延迟为5ns，工作电压为+5V。 IDT7205为FIFO型异步读写的存储器芯片，容量为8192×9比特，存取时间为12ns，有空、半满、满三个标志位，最大功耗为660mW，工作电压为+5V。 MSM486DX属于PC104嵌入式系统的5X86系列，为AMD-133MHz CPU，具有COM1、COM2两个串口，一个LPT并口，一个FLOPPY接口，一个IDE接口，一个VGA/LCD接口，一个AT-KEYBOARD 接口，16个中断，额定功率为8W，工作电压为+5V。 1.2 数据合并转换器电路框图 可编程的数据合并转换器电路框图如图1所示。图中，DB为数据总线，AB为地址总线，R和W分别为读写信号线，INT5、INT7、INT10和INT11为四个中断，CS1、CS2和CS3是在CPLD内部生成的地址译码器Addr-encoder分别送给分频器、两个串行口的片选信号，ORG是晶振送给分频器的振荡脉冲，CLK 是分频器输出的脉冲FrameCLK和PCMCLK，WFIFO、RFIFO是由CPLD生成的包含地址信息的访问FIFO的读写脉冲， DATA_IN1和DATA_IN2为串行口输入数据，PCM_DATA是数据合并转换器输出的PCM流，PCMCLKA为输出的码同步时钟，WORLDCLKA为输出的字同步时钟。  1.3 电路工作分析 晶振把时钟脉冲送给分频器，分频器含有两个可编程的定时器。分频器把可控的FRAMECLK和PCMCLK送给CPLD，在CPLD内部经过逻辑组合形成三路脉冲信号，一路控制计数器形成INT5、INT7两个帧频中断触发脉冲，CPU接到中断后立即写FIFO；另一路控制移位寄存器把并行数据转换成串行数据PCM流；第三路形成RFIFO去连续读FIFO。两个串行口通过中断方式(INT10、INT11)接收到外部数据后，暂存缓冲区内，按一定格式由中断INT5控制写给FIFO。 2 CPLD内部逻辑电路 CPLD内部逻辑电路如图2所示。图中，虚线框内为CPLD内部电路，虚线框外为CPLD的I/O口。  2.1 地址译码器 地址译码器Addr-encoder用VHDL语言生成。Addr-encoder的输出有总线驱动器芯片74245的使能脉冲ENB，总线传输方向的使能脉冲DIR，写FIFO操作脉冲ＷFIFO，分频器和串行口的片选CS1、CS2和CS3，FIFO数据空满标志脉冲RFIFOFLAG，FIFO复位时钟脉冲WCTRL。 2.2 数据移位部分 FRAMECLK周期是PCMCLK 的8倍，它们都是分频器送来的脉冲。FRAMECLK反相后作为FIFO的读信号，两次反相后作为字同步时钟。PCMCLK直接作为移位寄存器74165的时钟触发脉冲，两者与非后的输出低电平作为74165重装载数据的触发电平。它们的信号时序如图3所示。  从三者的时序图可知，每当一个字节的最后一位完成移位后，在FRAMECLK脉冲反相的下降沿触发下读取FIFO数据，这时74165的装载使能74165STD恰好为低电平(与非结果)，完成新数据装载，然后在PCMCLK脉冲的上升沿作用下开始新一轮次的数据移位。 2.3 帧长计数器部分 两个74161设计成1/64的分频器，也叫帧长计数器，此计数器的时钟为FRAMECLK，计数器的输出最高两位逻辑与为中断INT7，把与门输出与次高位逻辑异或为中断INT5。这样，INT7比INT5在时序上早半个周期。开机复位后，INT7脉冲首先产生，触发中断，CPU中断后在服务程序中把64个字节数据写到FIFO，然后屏蔽中断INT7，半个周期后，FIFO中还剩32个字节数据(因为FIFO的读脉冲和FRAMECLK反相同频)。然后中断INT5到来，CPU响应后，再写64个字节数据给FIFO，使FIFO中一直保持有数据的状态(可避免读FIFO正好落在两个写FIFO之间，FIFO因无数据而读死)。这样，每当中断INT5到来，都写64字节给FIFO，周而复始，所以把64字节定为帧长。 设PCMCLK的频率为f(MHz)，则FRAMECLK的频率为f/8，由于帧长为64，所以有：帧频=f/(8×64)，PCM流速率=f(bit/s)。分频器的分频比是通过软件设定的，所以PCM流的速率可编程。 3 软件设计 分频器编程： outp(0x303,0x36)://方式3，方波。// outp(0x300,0x50);//timer0,分频比为80。// outp(0x300,0x00); outp(0x303,0x74);//方式2，脉冲。// outp(0x301,0x08);//timer1,分频比为8。// outp(0x301,0x00)? 数据合并： if((com1_count%24)==0) ;//串行口1的24字节数据放在 数组Frame的4~27的位置。// { com_buf1[com1_count++]=db1; //串行口1接收数据// int Original_Counter? Original_Counter=com1_count/24? memcpy(Frame[Original_Counter-1]+4,&com_buf1[com1_count-24],24); if((com2_count%24)==0) ;//串行口2的24字节数据放在 数组Frame的28~51的位置。// { com_buf2[com2_count++]=db2 ;//串行口2接收数据// int Original_Counter; Original_Counter=com2_count/24; Memcpy(Frame[Original_Counter-1]+28,&com_ Buf2[com2_count-24],24) ;//合并后的数据放在Frame ? 数组中。// 写FIFO: void Send_To_Fifo(int number); //Send_To_Fifo函数为中断 服务程序的一部分。// { for int i=0;i<64;i++) outp(WFIFO Frame[number][i ]; //数组送给FIFO， 实现数据合并// ?} |
