利用实时时钟IC RV5C338A实现用软件校正时间
发布时间：2010-6-25 16:20
发布者：techieboy
|

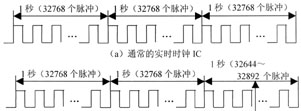

概述 我们知道，实时时钟IC一般把它产生的时间信号传递给微处理器等一类器件，作为它们的时钟信号。通常，由频率为32.768kHz晶振产生时钟信号，将该时钟信号进行1/215分频后形成秒信号，由时钟计数器对秒信号进行计数。 既然是处理时间信号，它的精度就成为人们十分关心的事情。晶体振荡器具有很高的频率精度，与RC振荡器和陶瓷振荡器相比，其精度要高两个数量级以上。另外同一型号产品之间的离散性也比较小，在常温下只有±20ppm的偏差，不过将±20ppm换算成月差，则为： ±20×10-6×60×60×24×30＝±51.8秒 如果用这样的精度来细分时间的话，在一个月内，时钟的偏差将接近1分钟。为了实现令人满意的计时精度，必须要进行调整。 普通实时时钟IC存在的问题 通常在调整用于实时时钟IC的晶振频率时，首先要如图1那样设置一个微调电容器。通过调整两个电容或其中一个电容来调整振荡频率，其频率的可调范围在几十个ppm左右。但是这种调整方法存在下述两个问题：  图1：一般的实时时钏IC振荡电路 ● 批量生产时，必须由人工来调整微调电容的容量，因而难以实现自动化。 ● 要定量地把握调整量十分困难。 电路特点 RV5C338A是理光公司近期推出的，可以由软件来校正振荡频率的实时时钟IC，RV5C338A的主要技术指标如下： ● CPU接口电源电压：2.5～5.5V ● 时钟电源电压:1.45～5.5V ● CPU接口:串行三线式 ● 时钟耗电:0.35μA(VDD＝3V) ● 外型尺寸:2.9×4.0×1.2mm 所谓CPU接口电源电压，是指CPU与为了访问CPU的RTC的电源电压。而所谓时钟电源电压，是指即使不能访问CPU，RTC内部时钟仍可以正常工作的电源电压。 工作原理 在通常情况下，将32768Hz的时钟信号进行1/32768分频后构成秒信号，然后如图2那样，将这一分频比每20秒钟刷新一次，其改变的范围为32768±124Hz，从而可以改变秒信号的时间长度。分频比的调整可以在寄存器中设定，例如分频比大于32768时，时钟走时就慢，减小分频比可以使它走快。这个调整范围如果按时钟的精度进行换算，则相当189ppm（月差约±490秒）。用这样的软件来校正时间有下述优点：  图2：时间误差的较正方法 ● 批量生产时容易实现自动化 ● 几乎不存在外接元件随时间变化的影响 ● 可以正确地把握调整量并实现控制，例如可以进行这样的调整：时钟一天内快3秒，则可以将它调慢3秒。 电路说明 图3为RV5C338A的内部框图。为了通过设定寄存器的值来调整时钟的快慢，片内设置了稳定振荡频率的电容器。  图3：RV5C338A的内部框图  图4：使用RV5C338A的电路实例 图4是RV5C338A的应用电路实例。图中D1、D2组成后备系统切换电路，它由二极管构成“或”门电路。这里二极管应使用正向电压VF小于0.3V（IF＝100μA时）的器件，如果大于0.3V的话，则将有一个超过（VDD+0.3V）的电压加到SIO端口上，严重时将会损坏RTC。 另外，VF越是小的二极管，其反向电流就越大，因此接入后备系统时的漏电流也越大。在图4中使用了反向电流为1μA的RB520S-30，从理论上计算，常温下备用系统可以使用10年以上。晶振采用C-001R，振荡频率为32768Hz，后备电池使用常用的CR2025，电阻R为限流电阻，二极管D1损坏时它起着保护备用电池的作用。 目前，具有同RV5C338A相同封装的器件有三种，它们都可以同串行接口连接： ● RV5C348A/B：4线式串行接口 ● RV5C338A/RV5C339A：3线式串行接口 ● RV5C386A/RV5C387A：I2C总线接口 |
