采用HSAutoLink数据总线和其它先进电子技术实现连接式商用车辆
发布时间：2014-12-24 15:29
发布者：designapp
|

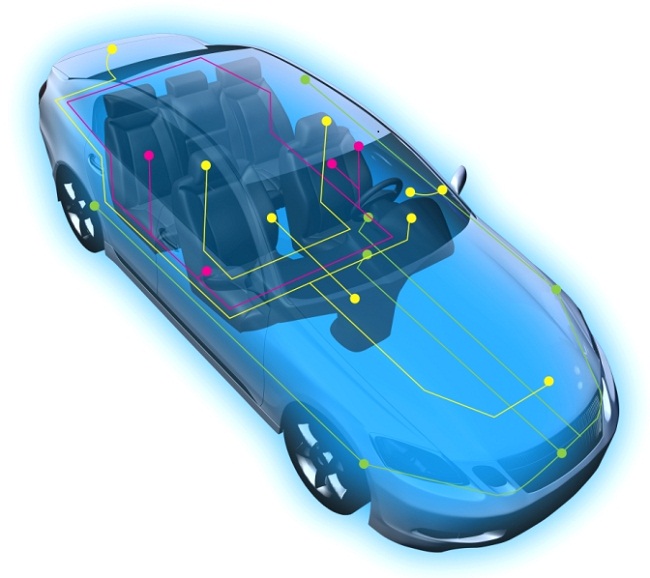

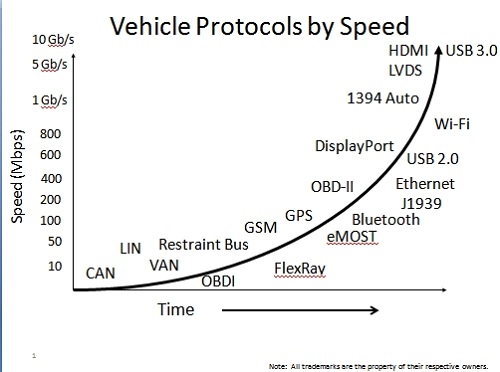

越来越多的主流商用运输车辆制造商正在采用先进的电子技术来提升车辆效率，并响应“连接式”商用车辆的需求。这些车辆以经济高效的方式包含了功能丰富的消费电子产品，随着对用户导航、安全性、舒适性和信息娱乐内容的需求增长，市场也纷纷要求能够简化电气配电系统及实现功能丰富的使用环境的解决方案。交通运输工程师可以任意选择大量创新和经过验证的电子解决方案，从标准密封连接器系统到高速车载数字通信产品都一应俱全。  “连接式”车辆设计提出的独特设计挑战 就像强大的安全设备从豪华汽车转移到经济型和商用车辆的过程一样，OEM工程师以战略方式集成了电子产品作为商业工具，以实现用户功能和吸引力。电子产品制造商已经看到对高速接线、连接器、电缆组件、开关和其它电子技术的需求不断上升，从而实现商用设备和车辆的最新的内容丰富的车载移动应用。虽然业界需求呈上升趋势，但并非所有的商用OEM厂商和设计人员都具有设计和集成高速电气内容所需的专业知识。 设计“连接式”商用车辆带来了独特的功率管理和其它工程技术设计挑战，包括车载数据管理、空间限制和电压调节。商用电子平台必须满足严苛的设计规范和性能要求。成本、兼容性、电压尖峰和车载或驾驶室信号完整性都是影响工程技术的重要问题。 在组件选择方面，提供预制连接功能的子系统是主要的影响因素，除此之外，还有车辆驾驶室内的模块或设备位置，以及特定的连接器性能要求。与PC或其它便携消费产品不同，商用卡车或重型装备的使用年限可以达到15年甚至更多，因而需要优先考虑产品的完整性和使用寿命。 采用功能强大的交叉技术实现更智能化的“连接式”车辆 行业需求促进了新组件的开发，以简化设计并满足“连接式”商用车辆细分市场的电气和电子要求。在技术趋势方面，连接式车辆细分市场出现了三种新兴的主要数字连接——消费者接入端口、视频(端口对端口)和车载网络(对等网络)。具有多种选择的铜质连接解决方案目前用于支持进入车辆的高速数字连接，许多解决方案都基于串化器/解串器(Serializer/Deserializer, SerDes)技术，可以减轻重量，但会增加复杂性，同时为车载网络连接选择提供了无限的可能性。  为了解决设计和工程技术问题，领先的电子企业和OEM设计工程师正逐渐采用来自其它行业的专业知识，并对最新的先进技术进行改造，以便用于运输应用。功能强大的交叉技术为设计人员提供了非常宝贵的工具，帮助他们开发可扩展、灵活且经济的平台，以用于更智能化的连接式商用车辆。大量用户接入端口、点对点连接器组件，以及驾驶室内网络解决方案已在严苛的商业运输应用中进行了测试和验证，包括： *驾驶员界面客户便利端口(Customer Convenience Port, CCP)模块，允许终端用户整合其家居的舒适功能，包括优化电源，以及对高速音频、视频显示、CD播放器、DVD播放器和导航设备的连接。为改进工程设计灵活性，CCP选项包括集成了USB、SD内存卡、HDMI、IEEE 1394、以太网、蓝牙和辅助插孔媒体端口的总体I/O，此外，还有来自Molex的HSAutoLink连接器。 *薄膜开关提供耐用的轻型和低侧高选择，可在各种运输应用中集成用户界面和电子组件。标准薄膜开关为薄型微动(micro-motion)组件，采用一层或多层印刷在聚酯基底层上的银或碳导体。可选择非触觉薄膜开关、聚酯薄膜按键、硅橡胶键盘和触觉金属按键，提供开关动作时的“喀嗒”反馈或可闻声音。 *定制的电容开关使用固态电路来检测触摸，设计用于耐受刺激性化学物品、污染物和EMI，在商用车辆应用中实现稳定和耐用的用户界面。在严苛环境市场的推动之下，最新开发的电容开关让用户可以戴上手套来启动触摸操作。 *标准和定制发光二极管(light-emitting diode，LED)印刷电路组件，在大电流应用中实现低功耗，包括指示盘、车内照明和导航、反光镜、侧标记灯、头灯、应急灯、刹车灯和停车灯。LED技术带来更灵活的照明选择，而不会对车载电源造成负担。 一体化数据总线简化“连接式”商用车辆中的电子内容 HSAutoLink产品组合是一种用于商用车辆和其它重型设备的新兴高速数据总线，包含了通用串行总线(Universal Serial Bus, USB 2.0)、低压差分信号(Low Voltage Differential Signaling, LVDS)、1394、FlexRay车载网络、eMOST和以太网等技术。对来自消费市场的经济且广泛部署的五针屏蔽连接系统进行再装配和强化，以满足更严苛的机械要求，并将USB和其它消费技术带入商用运输领域，在“连接式”商用车辆中，HSAutoLink高速数据总线的推出代表着向简化电子内容迈出了重要的一步。 HSAutoLink组件解决了混用消费和工业电子组件的最重要的设计难题之一，可以在空间受限的封装要求下达到可靠的EMI和EMC性能。这些空间限制通常存在于车辆通信、远程信息处理设备、安全摄像头、信息娱乐和其它潜在的驾驶室内应用。采用HSAutoLink系统，全长度电缆屏蔽提供了优良的信号性能和较小的EMI。USB 2.0标准A插座具有遮盖挡板闩锁 (positive bezel-latching)功能，以便安装在驾驶室内，在始终存在的高振动环境中连接媒体设备，比如便携导航设备、闪存驱动器和MP3播放器。 HSAutoLink产品组合具有扩展的电缆接口，在紧凑设计中提供了更大的灵活性。有角度的接口或低侧高、直角接口(right angle exit, RAE)选项，允许安装电缆以不同的角度从设备中引出，为狭窄区域提供了另外的布线选择。RAE型款具有极其紧凑的连接器占位面积，可在接口后面有障碍物的区域连接电缆。 为了实现更长的产品寿命，HSAutoLink高速数据总线组件混合了专有屏蔽和批量组装制造工艺，采用来自其它市场的突破性技术。符合USCAR-30的HSAutoLink互连电缆组件经过特别配置，为驾驶员和操作者带来最新的“连接”功能，提供了插拔次数多达5,000次的耐用接口。 在商用运输市场中赢得竞争优势 通过利用高性能的可靠电子组件和定制，商用车辆OEM厂商和车队企业客户可以获得低成本的竞争优势，提高长途和短途卡车的实用性、连接性和舒适性门槛，产生良好的商业效应。许多商业车辆驾驶员习惯于每天24小时挂在网上，以便随时与家人、朋友和雇主进行通信。运输行业已开始认识到这样的发展趋势，即通常出现在私用车辆中的特性和便利性，正逐步转移到商用车辆中，包括音频和视频信息娱乐、安全防范摄像头、智能手机，以及用于笔记本电脑、上网本和智能手机的电源和数据连接。 10年前，电气部件大约占商用车辆总体成本的10%。今天，电子产品大约占车辆部件成本的35%。作为商用运输市场的全球电子产品供应商，Molex公司通过把来自其它市场和行业的经验证的专业知识和突破性技术应用于驾驶室和汽车电子产品，为OEM厂商及其供应商提供了范围广泛的产品，以及包括快速原型构建和大批量生产支持的广泛的研究与开发能力。 |
