ADI推出雷达系统直接变频接收机开发平台
发布时间：2014-12-11 10:57
发布者：eechina
|

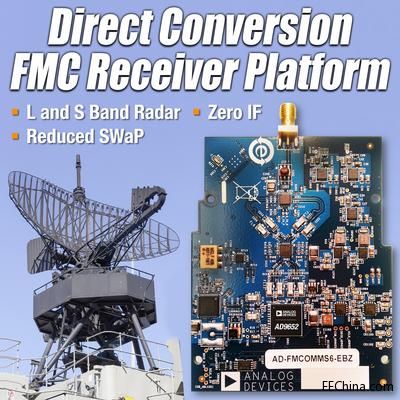

AD-FMCOMMS6-EBZ支持关键的L和S波段雷达 Analog Devices, Inc. (ADI)推出集成式直接变频接收机开发平台 AD-FMCOMMS6-EBZ，用于要求小尺寸、低重量、低功耗(SWaP)的雷达系统。 新型 AD-FMCOMMS6-EBZ 平台是一款400 MHz 至4.4 GHz 接收机（已安装滤波器情况下为1350 MHz 至1650 MHz），支持关键的 L 和 S 波段雷达。 该平台的尺寸符合 VITA57要求，确保能够无缝连接 FMC（FPGA 夹层卡）平台。 AD-FMCOMMS6-EBZ 适合要求高集成度、高性能、小尺寸的防务、通信和仪器仪表雷达系统， 包括早期预警侦测、天气监测和空中交通管制系统。
AD-FMCOMMS6-EBZ 接收机平台集成双通道16位模数转换器 AD9652、高动态范围 RF/IF 双通道差分放大器 ADL5566和正交解调器 ADL5380，所有这些器件都是现成的商用(COTS)器件。AD-FMCOMMS6-EBZ 配有完整的设计支持包，包括原理图、布局文件、噪声分析工作表、FPGA HDL（硬件描述语言）代码和软件驱动。 关于 AD-FMCOMMS6-EBZ 接收机开发平台 AD-FMCOMMS6-EBZ 利用 I/Q 解调器实现直接变频或零中频架构，其中只需进行一种频率转换，而超外差接收机则必须执行多种频率转换。单一频率转换降低了接收机复杂度和所需的转换级数，进而可提高性能并降低功耗，因而十分有利。该架构还增加了放大级来维持模数转换器的满量程输入，避免了镜像抑制问题和不需要的混频。此外，镜像抑制是 I/Q 调制方案固有的功能，因而无需昂贵的抗混叠滤波器。 板上本振和转换器时钟共用同一参考信号，防止拖尾。 AD-FMCOMMS6-EBZ 接收机开发平台集成完整的直接接收信号链路径，带宽为220 MHz，通带平坦度为+/- 1.0 dB。 ADL5380 解调器的 RF 输入范围为400 MHz 至6 GHz，由5 V 单电源供电。 4.5 GHz 双通道差分放大器 ADL5566针对中频和直流应用而优化，提供16 dB 的增益。 双通道16位310 MSPS 模数转换器 AD9652实现了业界最低的噪声和最高的速度，支持识别更远范围内的目标。在145 MHz 中频下测得的 SNR 和 SFDR 分别为64 dB 和78 dBc。 其它板上功能包括电源管理和时钟分配/扇出。 报价与供货
•了解更多信息及订购 AD-FMCOMMS6-EBZ：http://www.analog.com/zh/pr1211/eval-ad-fmcomms6-ebz •查看用户指南并下载设计文件：http://wiki.analog.com/resources ... comms6-ebz/hardware |
