凌力尔特推出45V输入200mA LDO，提供有源输出放电
发布时间：2014-6-19 09:46
发布者：eechina
|

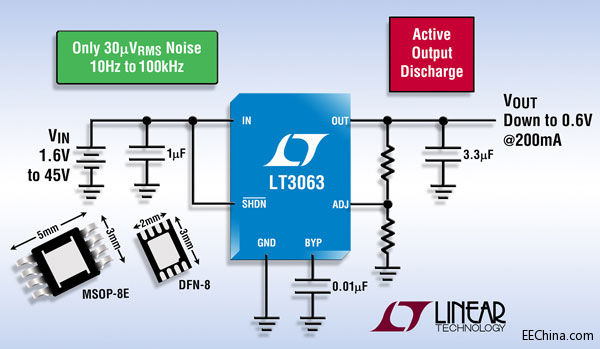

凌力尔特公司 (Linear Technology Corporation) 推出具备有源输出放电功能的高压、低噪声、低压差电压线性稳压器 LT3063。该 IC 提供高达 200mA 的连续输出电流，在满负载时具备 300mV 压差电压。LT3063 包含一个内部 NMOS 下拉电阻，如果 SHDN 引脚由低电平驱动或输入电压被关断，那么下拉电阻就给输出电压放电。这种快速输出放电有助于在高端成像传感器等在启动和停机时都需要电源调节的应用中保护负载。 LT3063 具备 1.6V 至 45V 的输入电压范围，提供 0.6V 至 19V 的可调输出电压。单个电容器提供可编程超低噪声工作，在 10Hz 至 100kHz 带宽上仅为 30µVRMS，还提供基准软启动功能，从而防止接通时输出电压过冲。在整个电压、负载和温度范围内，LT3063 的输出电压容差为非常准确的 ±2%。该器件的输入和输出电压范围、快速瞬态响应、45µA (工作时) 和 <3µA (停机时) 的低静态电流使该器件成为需要最佳运行时间的便携式电池供电系统的卓越选择，也非常适合用于汽车、工业和航空电子设备的电源应用。 LT3063 可配合小型、低成本、陶瓷输出电容器工作，从而优化了稳定性和瞬态响应。该 IC 采用最小值为 3.3µF 的输出电容器时可稳定。其内部保护电路包括电池反向保护、电流反向保护、折返电流限制和热限制。 LT3063 采用耐热增强型 8 引线 2mm x 3mm DFN 和 MSOP 封装，提供了紧凑的占板面积。E 级和 I 级版本在 –40°C 至 +125°C 的工作结温范围内工作，高可靠性 H 级版本规定在 –40°C 至 +150°C 温度范围内工作，军用 MP 级版本在 –55°C 至 +150°C 温度范围内工作。DFN 封装和 MSOP 封装 E 级版本的千片批购价均为每片 1.67 美元。所有器件均有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT3063。 照片说明：具备有源输出放电的 45VIN、0.6VOUT 200mA 超低噪声 LDO
性能概要：LT3063 • 输出电流：200mA • 低压差电压：300mV • 停机或去掉输入电源时提供有源输出电压放电 • 低噪声：30µVRMS (10Hz 至 100kHz) • 低静态电流：45µA • 宽输入电压范围：1.6V 至 45V • 可调输出电压范围：0.6V 至 19V • 输出容差：±2% (在整个负载、电压和温度范围内) • 单个电容器用于实现基准的软起动并降低输出噪声 • 采用 3.3µF 陶瓷电容器可稳定 • 低停机电流：<3µA • 电池反向和电流反向保护 • 热限制和折返电流限制 • 耐热性能增强型 8 引线 2mm x 3mm DFN 和 MSOP 封装 |
