[提问] 请各位大神帮忙分析一下这个电路,感激不胜 [复制链接]

gruliu123 (离线)
积分
121
帖子
2
发表于 2013-5-31 14:26:46 |显示全部楼层

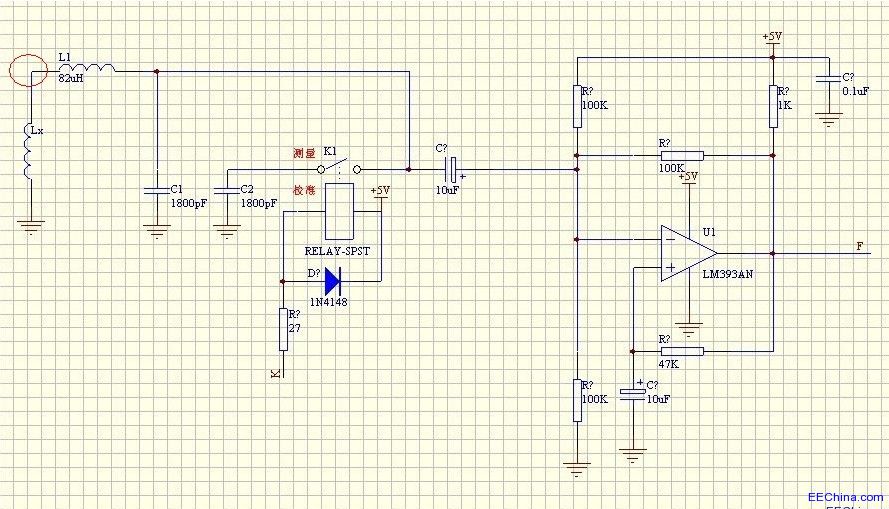

图中,Lx为被测电感,现在想通过测量LM393的输出,采样频率,从而测的电感!我不是很明白这个图中电路原理,怎么给待测电感提供信号。。。请大神帮忙分析一下

sainimu78 (离线)
积分
945
帖子
90
发表于 2013-6-2 09:34:53 |显示全部楼层
信号看样子是想从这里加进去 ,  LX , L1 , C1 构成一个派型滤波匹配网络  ,
我也不太懂 一起讨论吧
gruliu123 (离线)
积分
121
帖子
2
发表于 2013-6-3 08:11:38 |显示全部楼层
sainimu78 发表于 2013-6-2 09:34
信号看样子是想从这里加进去 ,  LX , L1 , C1 构成一个派型滤波匹配网络  ,
我也不太懂 一起讨论吧

我感觉也是。。。但这个地方好像是测量表笔。还有,提供一个什么样的信号合适呢?图中,中间的那个电解电容是什么作用?好多不懂,多多赐教!呵呵
spy007868 (离线)
积分
6055
帖子
1603
发表于 2013-6-5 08:10:33 |显示全部楼层
学习学习!!!!!!!!!!!!
sainimu78 (离线)
积分
945
帖子
90
发表于 2013-12-7 18:51:32 |显示全部楼层
gruliu123 发表于 2013-6-3 08:11
我感觉也是。。。但这个地方好像是测量表笔。还有,提供一个什么样的信号合适呢?图中,中间的那个电解电 ...

后面的放大器 反馈加到了正端 , 这是不是一个振荡器呢?  把放大器的输出加到红圈标的地方,再通过滤波器把想要的频率选出来 形成特定频率的振荡器
cary (离线)
积分
3
帖子
8
发表于 2013-12-18 18:52:17 |显示全部楼层
wccd (离线)
积分
485
帖子
517
发表于 2014-1-16 10:40:44 |显示全部楼层
前面是电磁(LX )感应传感检测电路,感应信号经隔直(电解)电容C7,进入后级斯密特(放大)整形电路,输出方波信号。
